En DDS-60 VFO til en SDR-radio. PROTO-MODELLEN
( Software Defined Radio beskrevet i OZ )

Projektet bruger en 74HC4066, Quard bilateral switche som MIXER, hvilket betyder, at VFO'en skal levere LO-frekvens * 4.

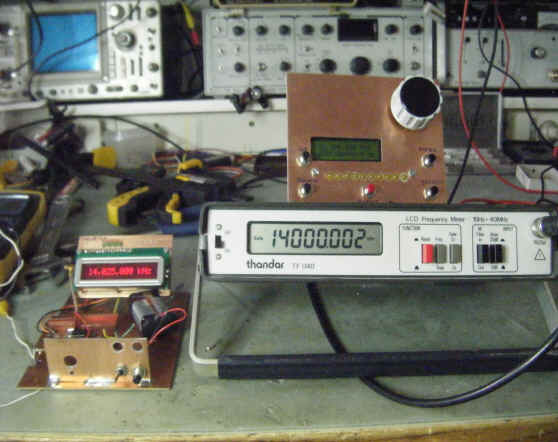

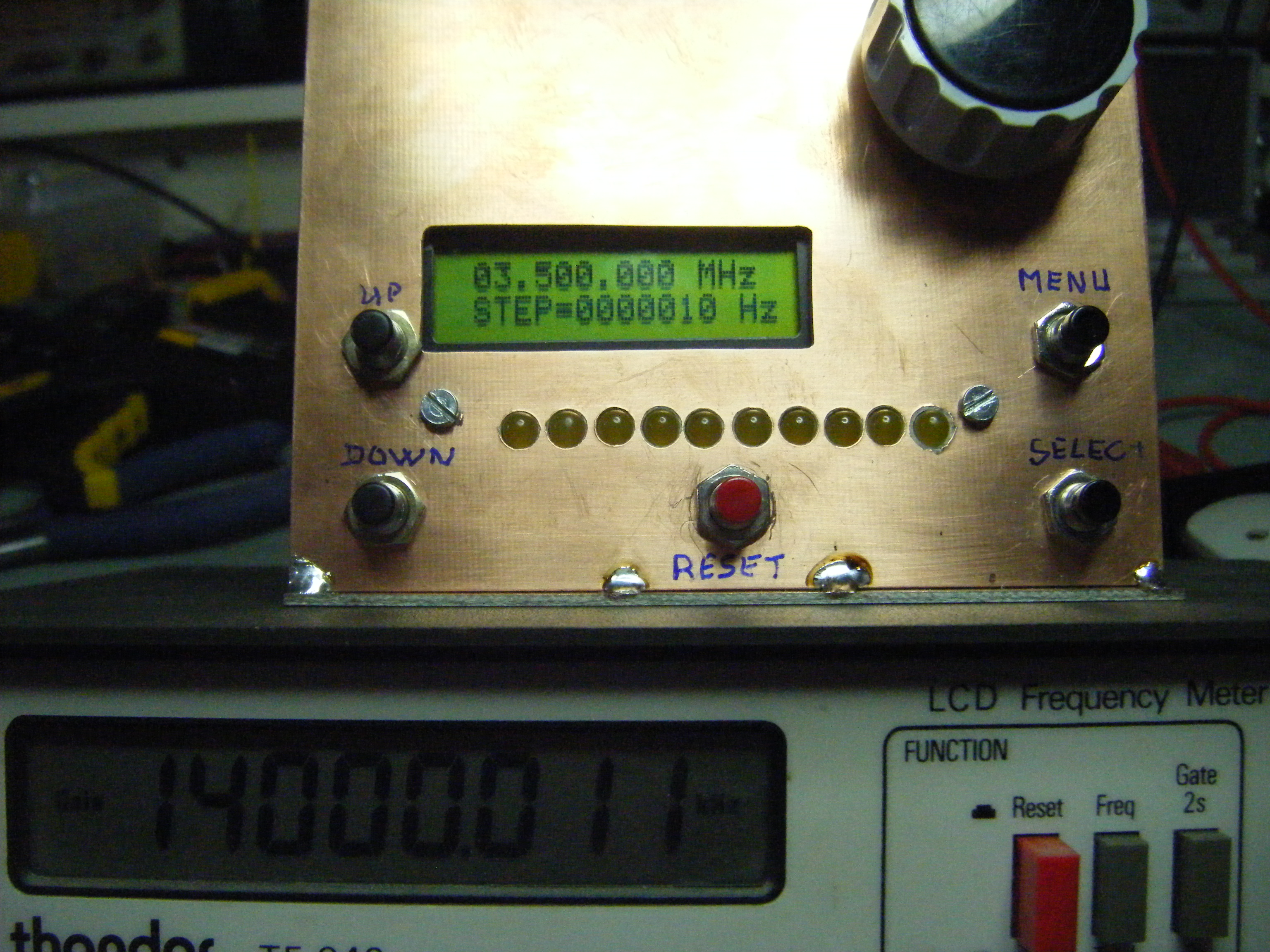

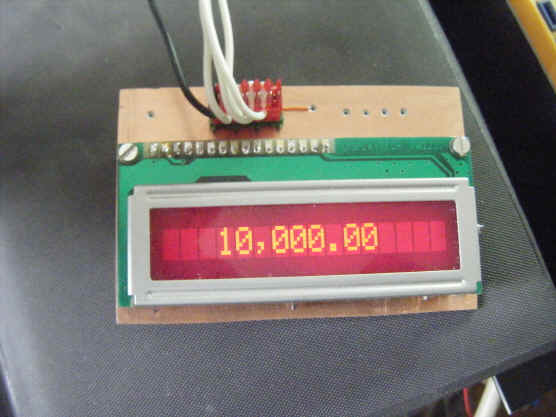

Derfor ses det, at VFOen er indstillet til 3,5 MHz i displayet, men frekvenstælleren viser 14 MHz (+- en lille unøjagtighed i tælleren.)

1: Amatørbåndskifte

2: STEP-skifte

En DDS-60 kan forventes at kunne benyttes t.o.m. 17 meter båndet, 18 MHz * 4 = 72 MHz, hvilket er lige i overkandten af båndpas-filteret, som starter ved 60 MHz.

Derfor starter valgmuligheden ved 137 KHz 160 m, 80 m, 40 m, 30 m, 20 m og ender ved 17 m.

STEP-skiftet bestemmer hvor hurtigt Rotator-decoderen skal skifte frekvens, når der drejes på den.

Modellen jeg benytter er en billig STEP-decoder (25 kr.), som levere 4 pulser pr. step (klik), hvilket passer fint til multiplikationen med 4 fra 3,5 MHz til 14 MHz.

PROTO-modellen mangler i den viste opstilling, en 4 til 16 linie decoder, som skal vælge en lysdiode til indikering af frekvensbånd, samt til at signalet skal kunne styre et båndpass-filter-skifte.

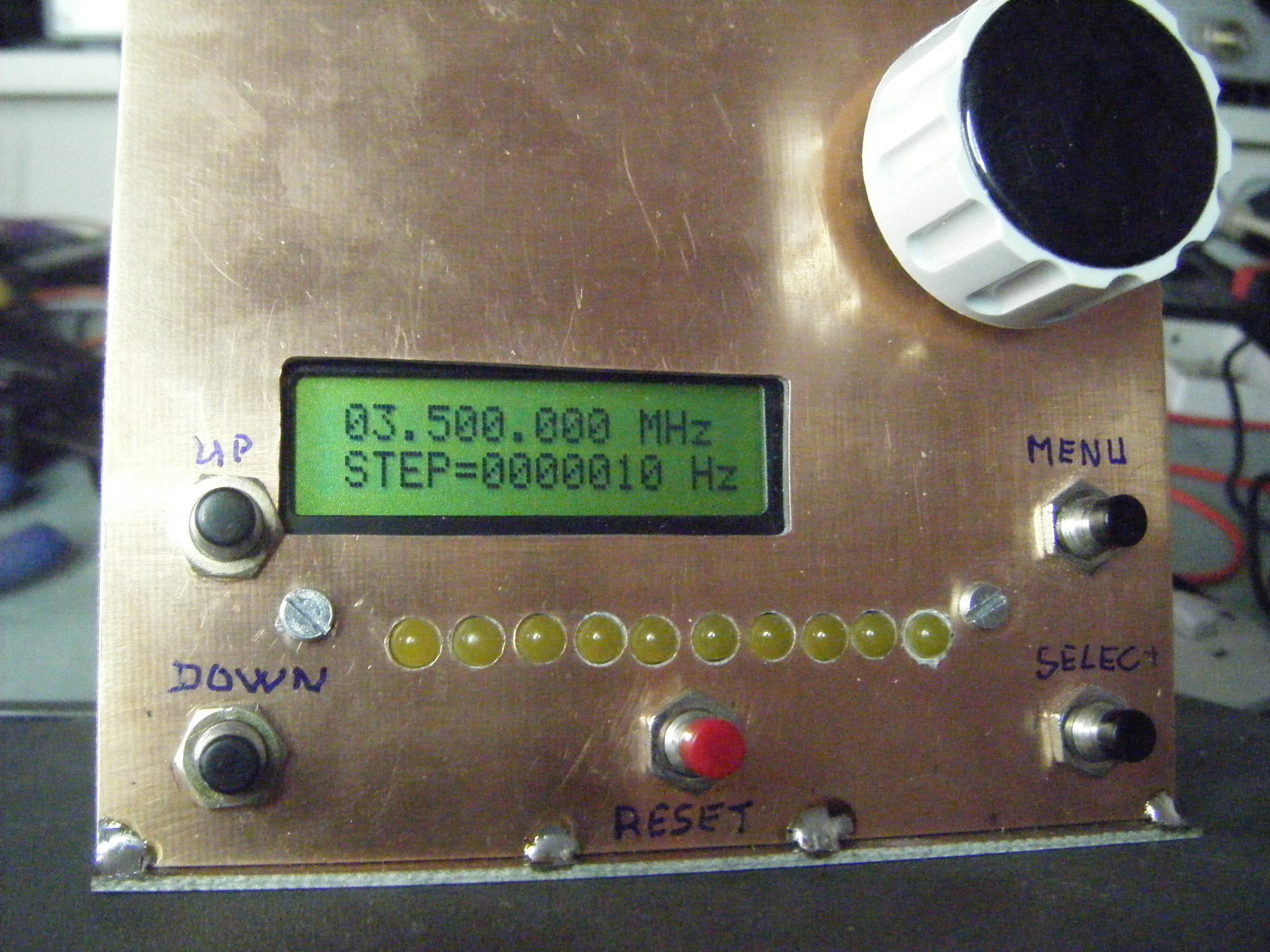

MENU-funktionen består af 4 knapper:

1: MENU
2: SELECT
3: UP
4: DOWN

UP-DOWN funktionen virker i forbindelse med STEP, hvorimod Båndskiftet går fra laveste til højeste i en ring.

Desuden er der en RESET-knap.

PIC18F2553 styrer display og en DDS-60.

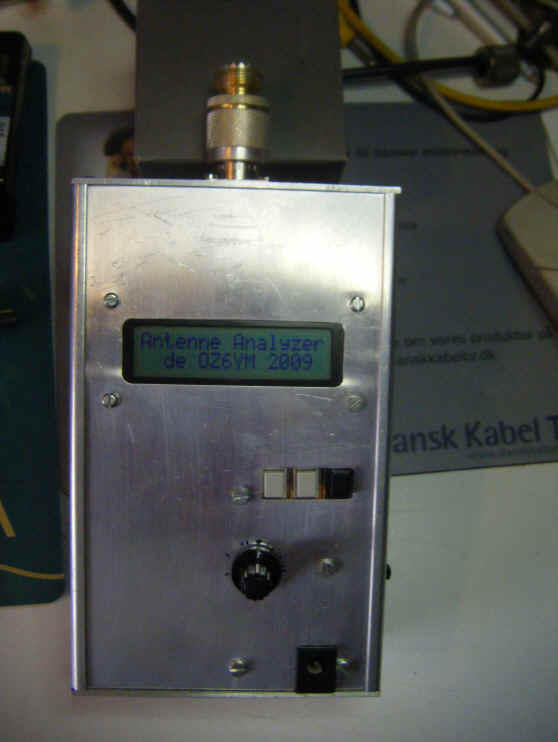

En målebro lige under antennestikket levere RETURNLOSS signal til en logaritmisk forstærker AD8307, fra Analog Device.

PIC'en aflæser AD8307 og udskrive resultatet sammen med frekvens på display.

Et potentiometer bruges til at indstille frekvensen manuelt.

PIC'en læser potentiometeret analogt, og hvis potentiometeret flyttes fra et imaginært midtpunkt af en vis bredde, positivt eller  negativt, ændres frekvensen tilsvarende.

Jo længere fra midtpunktet potentiometeret flyttes, jo hurtigere er frekvensskiftet.

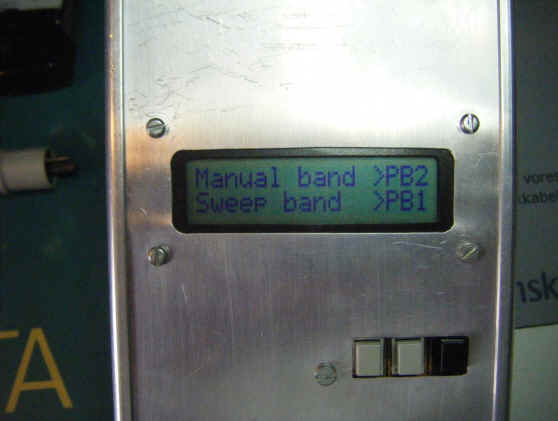

Der er adgang til en MENU, hvor der kan vælges mellem "Manuel frekvensindstilling" og "Baand-sweep".

Manuel indstilling udlæses frekvensen og RETURNLOSS på displayet, efter kontrol af kalibrering med en Standard LOAD.

Auto-sweep: Når frekvensbåndet (Amatørbåndet) er valgt, kalibreres målingen med en 50 ohm's standard LOAD, hvorefter frekvensbåndet sweepes med et frekvens-step på 1 KHz.

Frekvensbåndet 14 MHz til 14,350 MHz sveepes på nogle ganske få sekunder ( 2 - 3 ), og herefter udlæses frekvensen for bedste DYK, RETURNLOSS i dbm.

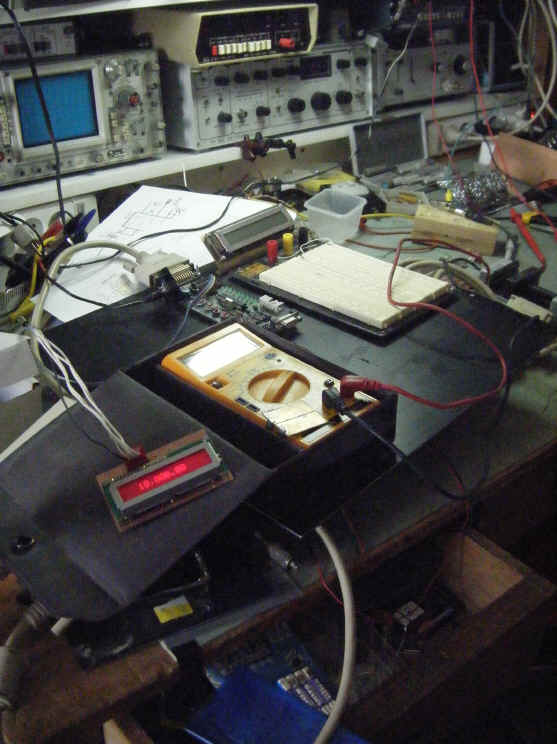

LABORATORIET:
