How to make a PASSBAND

How to make a PASSBAND-Filter for the 80 meter band

Brug RFSIM99:

DEN EKSTREME METODE:

Fandt på lageret noget der ligner 2 drosselspoler på næsten 10 uH, udmålt til 9,32 uH.

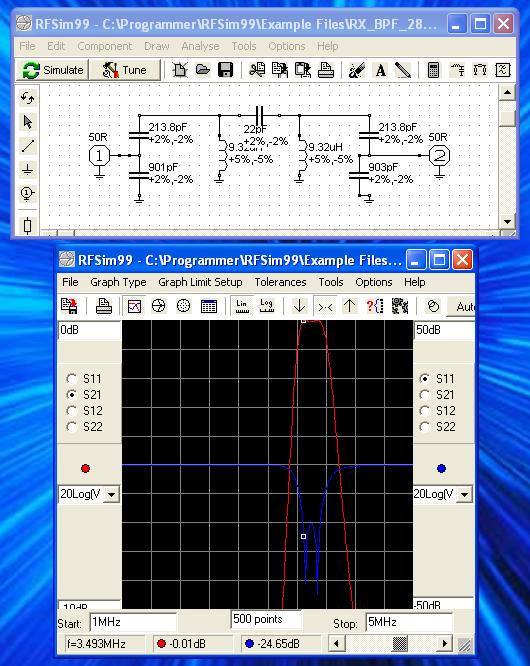

Indsatte dem i RFSIM99 som vist, startede med 1 nf i bunden af hver kreds, og 220 pf i toppen, og koblingskapasitetten 22 pf.

Herefter trykkede jeg SIMULATE, og nedenstående, eller tilsvarende fremkommer.

Nu er øvelsen blot, at ændre kapasiteterne, indtil PASSBAND ser fornuftigt ud.

Jeg fandt ud af at kapasiteterne skulle ændres, da drosselspolerne lå fast, og endte med dette resultat.

Kondensatorerne er udmålt til nærmeste værdi, og 213,8 pf burde være 210 pf men jeg kunne ikke komme tættere på.

Tilsvarende er 901/903 pf udmålt, og burde måske ligge en smule lavere, men det var hvad der var i skuffen.

Herunder ses billedet fra Spektrum Analyseren.

Opløsning 10 db pr. tern

Midtpunkt 3,650 MHz

Opløsning: 2 db pr. tern

Indsætningstab: - 2 db

6 db Båndgrænse: 3,48 - 4,0 MHz

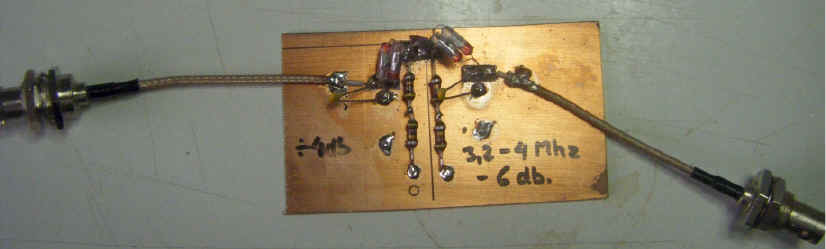

Lige klistret op i en testopstilling - Loddeøerne er lige freset ud med Drimmelen, komponenter monteret og start-resultatet noteret med tudspen.

Derefter finpusset til ovenstående resultat.

Sådan lyder radioen, når den lytter til 3,770 MHz, den 1. okt. 2009

Den helt naturlige måde:

Det var forsøget med at måle sig frem til et godt resultat.
Jeg ville lige prøve og se hvordan det virker, når man bruger de komponenter, som OZ5WF anbefaler, og om man kan opnå et lige så godt resultat.

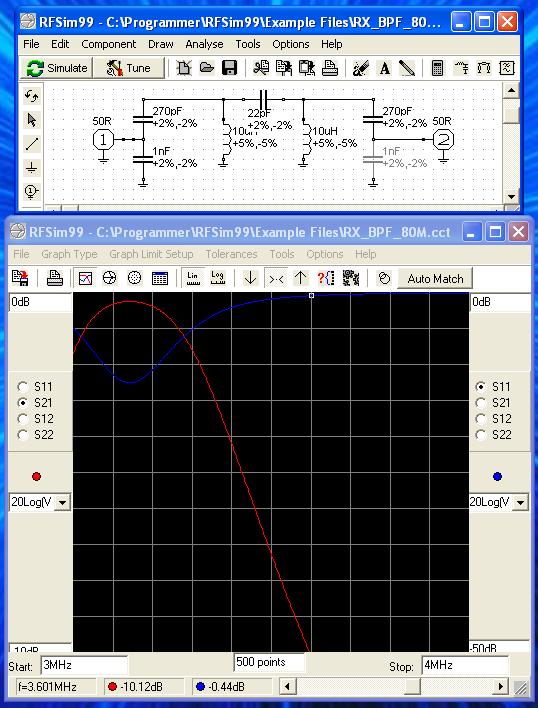

OZ5WF anbefaler at benytte komponenterned som vist her i RFSIM99.

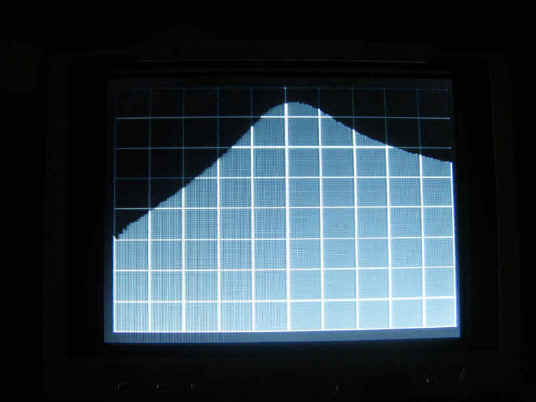

Af SIMULATION-kurven ses, at resonans er flyttet ned i frekvens, og at der er et større indsætningstab.

Kurven er ikke lige så flot i toppen som før, men har det nogen betydning i praksis ?

Det ser vi på nedenfor!

Nedenstående er bygget efter OZ5WF anbefaling, bortset fra koblingskondensatoren:

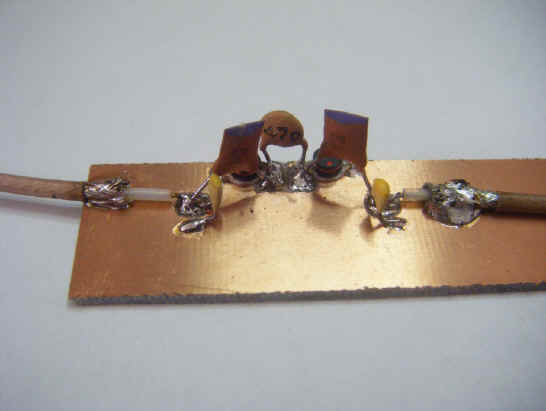

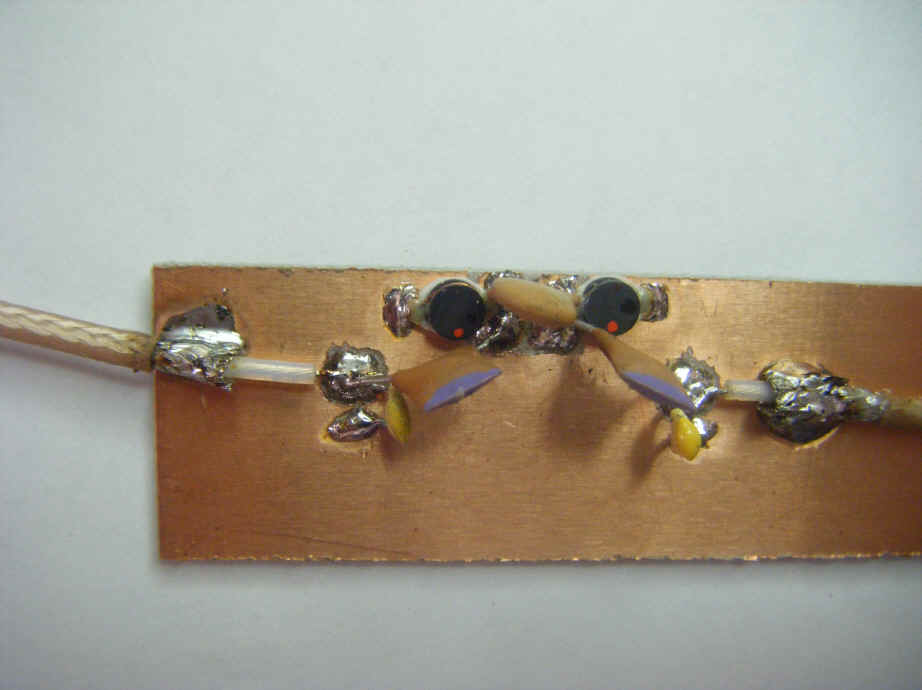

	Opstillingen er lavet på samme måde, ved at fræse 4 loddepunkter på et stykke printplade, hvorpå komponenterne monteres. Den kvikke observatør ser straks, at koblingskondensatoren er 47 pF i modsætning til OZ5WF's anbefaling. 270 pF var med i komponent-pakken, og de 2 stk. 1 nF var et par keramiske fra eget lager.
	De 2 drosselspoler blev fisket i rodekassen, og de er mærket 10 uH. Et check med L-C metert viste osse, at de lå ganske tæt på, en anelse over.

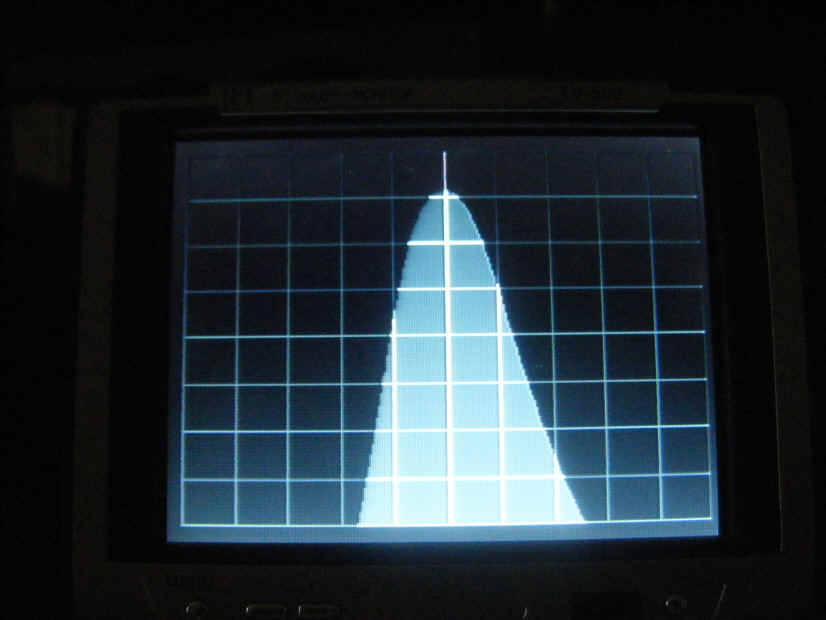

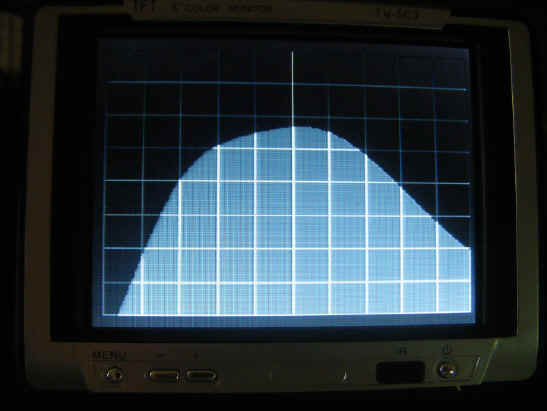

	Spektrum Analyzeren viser dette resultat med 47 pF som koblingskondensator. Markeren er den hvide streg i midten. Opløsningen er -2 db pr lodret div. og 100 KHz pr vandret div.

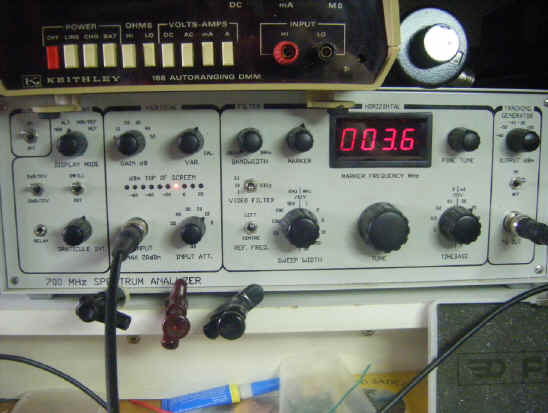

	Her ses Spektrum Analyzeren's opsætning. KONKLUSION: Man kan roligt følge OZ5WF's anbefaling. Check komponenterne, at de ikke er helt ved siden af. Check indsætningstab efter bedste evne, evt. brug afdelingens Spektrum Analyzer, og eksperimenter MAX med koblingskondensatoren. Mit eksperiment forbedrede indsætningstabet fra -6 db til -4 db, altså en forbedring på 2 db, samt flyttede lidt på resonansfrekvensen. Måske kan det betale sig - det vil tiden vise.
