WIRE-diagram for SDRadio - Feb. 2012
Wireringen er opdelt i 2 billeder.
1:
Wireringen taler for sig selv.
Her er tale om uskærmede
DC-ledninger, enten i bundter, eller enkeltvise.
Vær opmærksom på, at BAND-SELECT-WIRE, mellem DDS-VFO og BANDPASS-FILTER består
af flere ledninger.
Spændingen + 5 volts-ledningen, som genereres af en spændings-regulator på
DDS-VFO-printet, kan lægges
sammen med båndskifte-ledningerne,
enten i et fladkabel,
eller som enkelte ledninger i en fælles føring.
Under alle omstændigheder, da brug forskellig-farvede ledninger i bundtet.
CW-Tone "ON/OFF-omskifteren",
PTT-tasten samt stik til CW-Keyer, føres ud til forpladen.
Nøgling af CW sker ved at lægge "CW-Keyer" til stel, og dette vil sende en TONE
på ca. 750 Hz ud af
spændings-skifte-modulet, som forbindes til I/Q-indgangen på TX-Modulet, når
CW-Tone er ON.
Se i øvrigt opbygning af Spændings-skiftet her...
I det efterfølgende billede af
DC-wireringen, er tilføjet et DIODE-SKIFTE, som modtager sine skiftespændinger
fra
Spænding-skifte-printet, RX/TX-skifte.
Tilføjelsen er nødvendigt,
ligesom Spændings-skifte, PTT og CW-printet, hvis man ikke vil lave det
projekterede
PA-trin, men vil nøjes med den Watt, som forventes at komme fra forstærkeren på
BANDPASS-filter-printet.
10 Watts PA-trin ville have disse funktioner indbygget.
2:

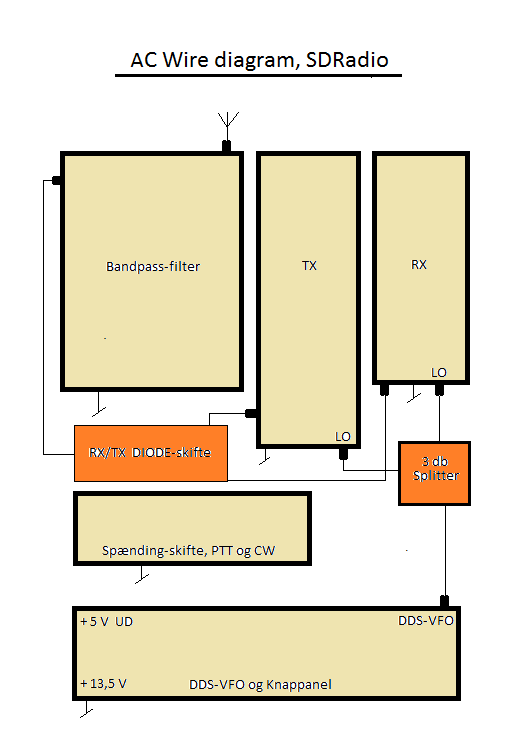

Af denne tegning fremgår, at
der er tilføjet yderligere 2 funktioner.
En 3 db splitter, som fordeler DDS-VFO-signalet til henh.v. RX-modulet og
TX-modulet.
De 3 db's dæmpning udgør samtidig en 50 Ohm's impedans-tilpasning til RX/TX-modul
og
korrekt
belastning af DDS-VFO'en.

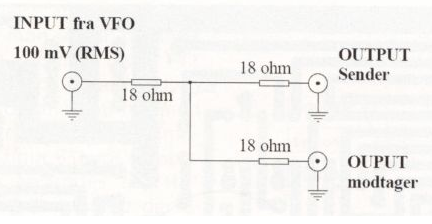

3 db Signal-splitter, som vist i dokumentationen til TX-modulet.
RX/TX DIODE-skiftet vil blive
beskrevet andet steds, men får sin skiftespænding fra
Spændings-skifte-modulet, som nævnt ovenfor.
God fornøjelse...
De oz6ym, Palle - 16. feb. 2012
