Hvorledes kan jeg bruge RFSIM99 til test og optimering af BANDPASS-Filter ?

RFSIM99 er et gratis program og kan findes på nettet ved en simpel søgning i GOOGLE. eller download det her.

RFSIM99 virker ved, at man tegner sin opstilling, som den ser ud på tegningen.
Den første tegning viser terminal 1 = 50 Ohm, INPUT - 2 = 50 Ohm, OUTPUT. Dette filter er et simpelt PI-led.
Når tegningen er klar, trykkes på knappen "Simulate", og diagrammet, eller SWEEPET, til højre fremkommer som resultat.
Der RØDE kurve er filterets gennemgangs-kurve, S21 - og den blå viser RETURN-LOSS (et "db-tal" tal for SWR ) på indgangs-signalet, S11.
Omsætningstabel fra db til SWR kan ses her!
SWR er udtryk for, at tilpasningen til måleudstyret er bedst muligt, eller 50 Ohm, når SWR = 1:1 - dette kan være svært at opnå, men dog muligt.
I det viste eksempel herunder, er RETURNLOSS på -54,6 dB netop 1.0:1.

S21 er en måling, der viser det frekvensområder, der kan passere gennem filteret, og skalaen viser en LINEAR skala, med 10 dB pr tern lodret - ligeledes ses i højre side af billedes, at der er en BLÅ prik, og S11 er markeret som skala-udtryk, og øverst betyder "0 dB", at den vandrette linie er refferancelinie = 0 dB.
Nederst ses at skalaen går til minus 100 db, og de 10 tern opdeler skalaen, hvilket vil sige 10 dB pr division.
Nederst i billedet ses, at der måles fra 1 KHz til 30 MHz.
Aller nederst ses en "skyder" - ved at trække i den, flyttes MARKØREN - den hvide prik på billedet, og yderst til venstre allernederst, ses MARKØRENS frekvens,
"f=1.801MHz".
Desuden ses også, at indsætningstabet, den RØDE prik allernederst, viser -15udB (mikro-dB), og RETURNLOSS (BLÅ prik) er -54,6 dB.
Tallet "401 points", er det antal målepunkter, horisontalt, som vises - kan MAX være 500 points.

RFSIM99 har den egenskab, at hvis du har simuleret dit kredsløb med dette program, passer dit færdige resultat stort set med det resultat du ser i SWEEPET,
og det skønne ved RFSIM99 er, at det er næsten direkte analogt til DG8SAQ's meget HANDYE VNWA, Vector Network Analyzer. Se SDR-KIT på nettet.

Mere om RFSIM99 kan ses her!!!

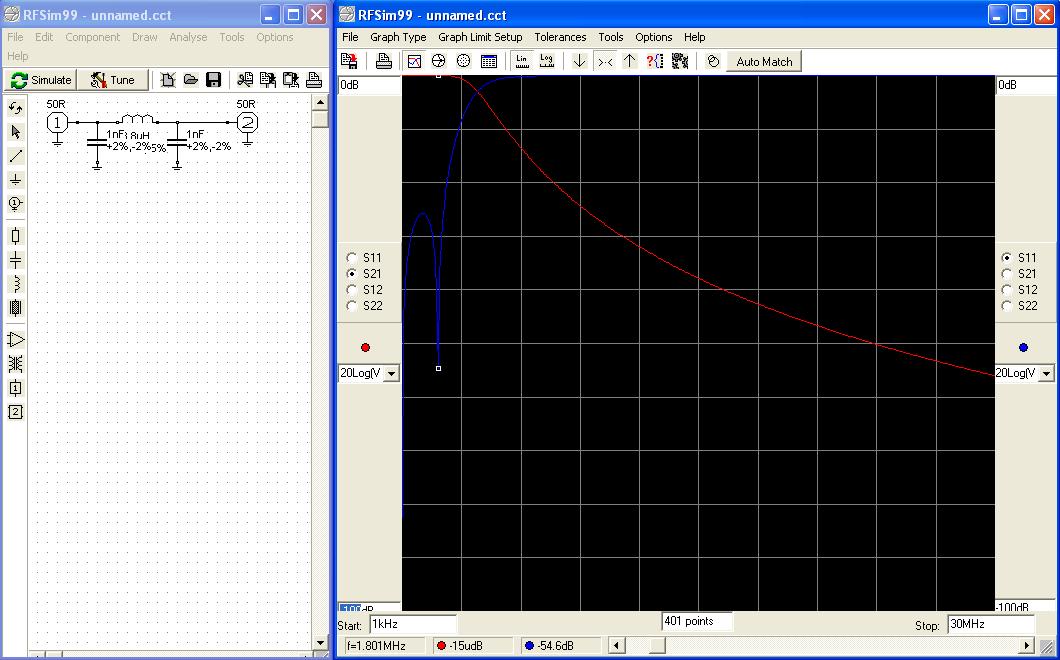

160 meter filter:

Her ser du komponenterne optimeret til bedste resultat for filteret.
Det eneste jeg har ændret på er spolen: 3.8 uH.
Derfor er det et "MUST" at man skal kunne justere spolen, medens den sidder i måleopstillingen.

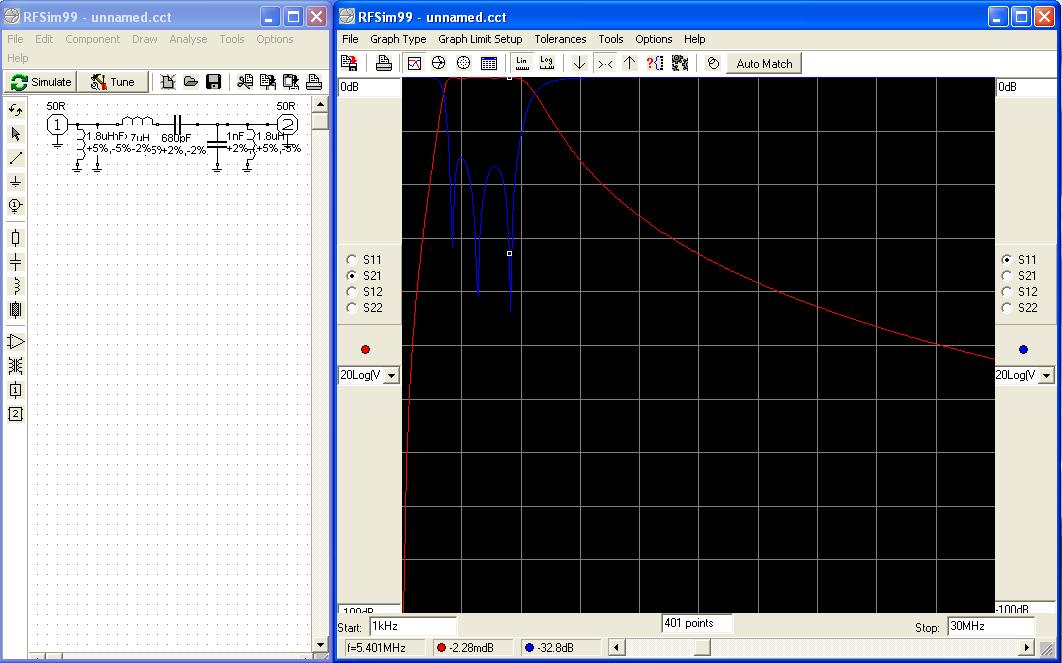

80 meter filter:

Her har alle komponenter bibeholdt sine værdier, og det ses, at det optimerede resultat kan opnås ved, at man kan justere ved at trække og skubbe lidt på spolerne.

40 meter filter:
SWEEP-skalaen er nu ændret til 60 MHz.

Her er ind- og udgangs-spolerne ændret fra 0.68 uH til 0.71 uH, hvilket giver en bedre optimering.

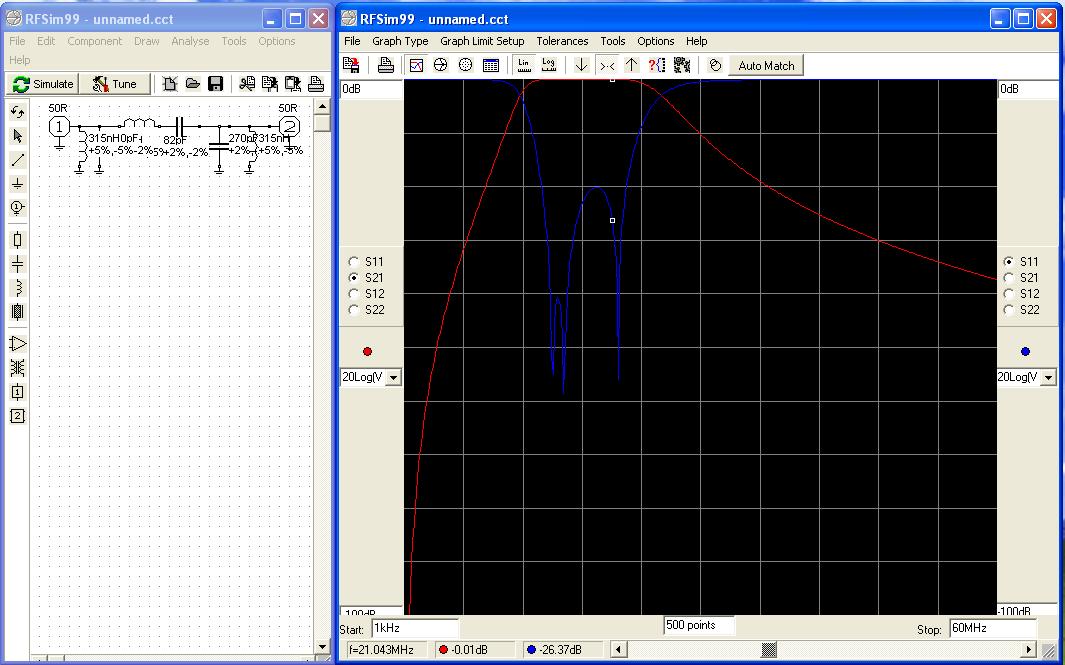

20 meter filter:

Her er spolerne igen optimeret til bedste resultat 0.33 uH er ændret til 0.315 uH.

10 meter filter:

Også her er spolerne ændret en smule, så bedste resultat er fundet, 0.15 uH er ændret til 0.165, øvrige komponenter er uændret.
Resultatet viser igen, at det SKAL være muligt at justere SPACING på spolerne, for at opnå det bedste resultat.
En afslutning på filteret, vil være at forsegle spolerne med epoxy, så man ikke kommer til at flytte på den optimerede spacing, efter justeringen, men pas på hvad du forsegler med.
En spole kan ændre selvinduction hvis man tilføjer stoffer med dielektriske egenskaber.

Rigtig god fornøjelse med byggeriet.

September 2012, OZ6YM, Palle
