Diodeskifte til SDRadio 16. feb. 2012

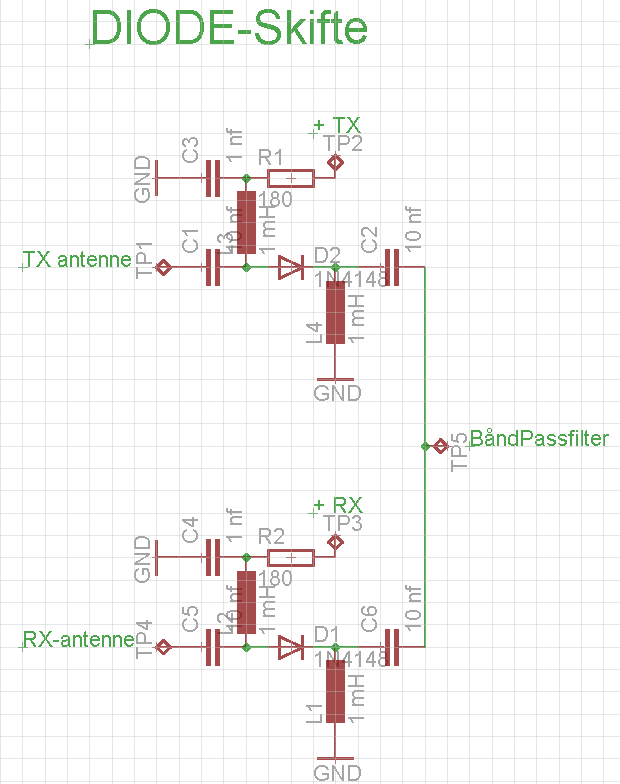

Diagrammet ser sådan ud:
![]() |
Kredsløbet består af 2 swits-kredsløb, eet for RX og et for TX. Signalet kommer fra TX-modulets OUTPUT-stik, eller antennesignal, til TP1. Går videre gennem C1 (10 nf), og dioden (1N4148), og C2 (10 nf) og via et coax-kabel til BANDPASS-filteret. Dioden vil være ledende når der påtrykkes + 11,8 Volt til TP2, kommende fra PTT-kredsløbets TX terminal. DC-mæssigt styres dioden med en drosselspole (1 mH) til henh.v. stel og spændingsfilteret C3 og R1 ( 1 nf og 180 Ohm.) Når spændingen skiftes til RX-modtageren, sker der det tilsvarende i det nederste kredsløb, som er helt magen til. |

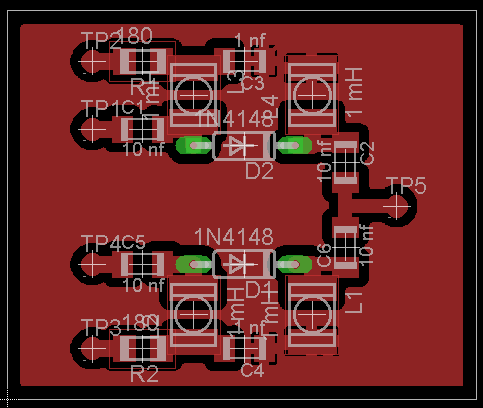

Printudlæg ser sådan ud: 35 x 29 m.m.
![]() |
Komponenter:
Her er lavet et printudlæg, men komponenterne kan også placeres på et hulprint, og der er ikke andet hensyn at tage end at signal-linierne skal være så korte som muligt. Hermed menes, C1, D1 og C2 skal have meget korte tilledninger, og loddepunket for spolerne skal ligeledes være korte.
God fornøjelse. de oz6ym, Palle - 16.02.2012 |
