DDS-VFO til SDRadio, samling og mekanisk opbygning.
INDLEDNING, opdateret pr. 1. Maj 2013.
Som den første, har Leif, OZ4HZ
samlet DDS-VFO'en, og han har, som forventet ikke undgået, at støde på
problemer.
Leif havde fulgt opbygnings vejledningen til punkt og prikke, bortset fra et par
forkerte værdier på modstande fra skuffen.
Ved fælles hjælp, i samarbejde
med OZ1DUG, Joakim, fandt vi problemet i regulering af lys-spænding til
displayet, hvorefter
VFO'en stort set kørte. Af praktiske grunde, har det været nødvendigt, at
fortage få ændringer p.g.a. funktionsfejl, og denne
udgave af samlevejledningen beskriver disse.
PIC-processoren leveres
programmeret, med
version
4.3.0.zip
-
CPU'erne
skal OMPROGRAMMERES.
HEX-filen: ver4.3.0.HEX
Lad dig ikke forvirre af, at
MPLAP-project-filen hedder ver3.0. Navnet er ikke ændret i den nye version.
MPLAB ver. 8.8 er benyttet til programudvikling og PICKIT2, er benyttet til programmering, begge fra Analog Device.
Læs hele artiklen før du starter montering.
Printene leveres IKKE BORET.
Opbygningen af DDS-VFO'en er opdelt i 3 afsnit.
1. Mekanisk Sammenbygning
2. Knap-panel
3. CPU/DDS-print
Mekanisk SAMMENBYGNING.
FORPLADEN er IKKE en del af byggeprojektet.

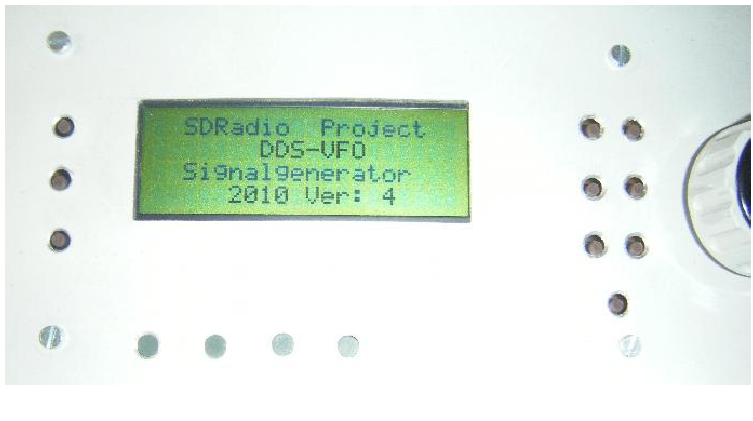

Den efterhånden velkendte forplade til montering af printene ser således ud:
|
|
I venstre side er der 3
knapper, og over og under ses et skruehoved. I højre side er der 7 knapper, og
ligeledes her,
er der her et skruehoved over og under knapperne.
Disse skruer fastholder knappanelet til forpladen med passende afstands-stykker,
Max 12 m.m.

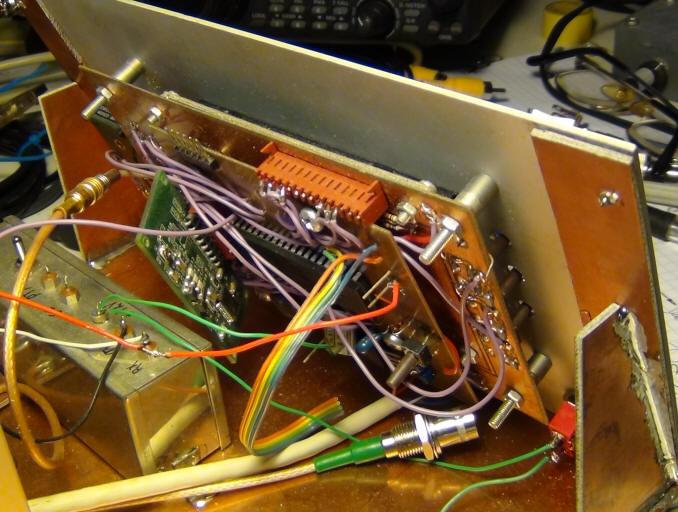

Hele sammenbygningen er udført som en LAGKAGE-samling - FORPLADE - KNAP-PANEL m/display - CPU/DDS-PRINT.
Her er flere billeder, som viser den mekaniske opbygning.
Studer billederne, og sæt dig ind i mekanikken. Hvis du har spørgsmål, er du velkommen til at spørge, eller skrive til mig.
Vær omhyggelig med opmålingen
til din forplade, som jo er individuel for hver enkelts ønske, og med mulighed
for, at
sætte et personligt præg på konstruktionen.
Længere nede i teksten, kommer der mere om sammen skrueningen.

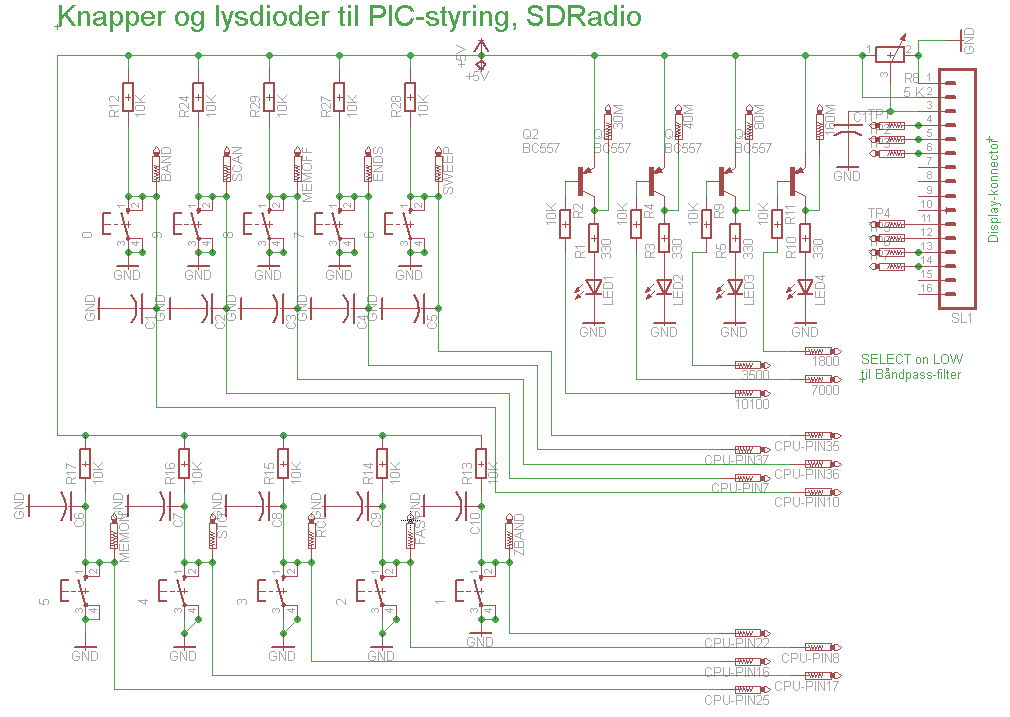

KNAP-PANEL Nyt diagram pr. 1. april 2013
Dette er et revideret diagram til KNAP-PANEL'et, uden ændring i printet.
KLIK på billedet for at se det i fuld størrelse, og udskriv dette!

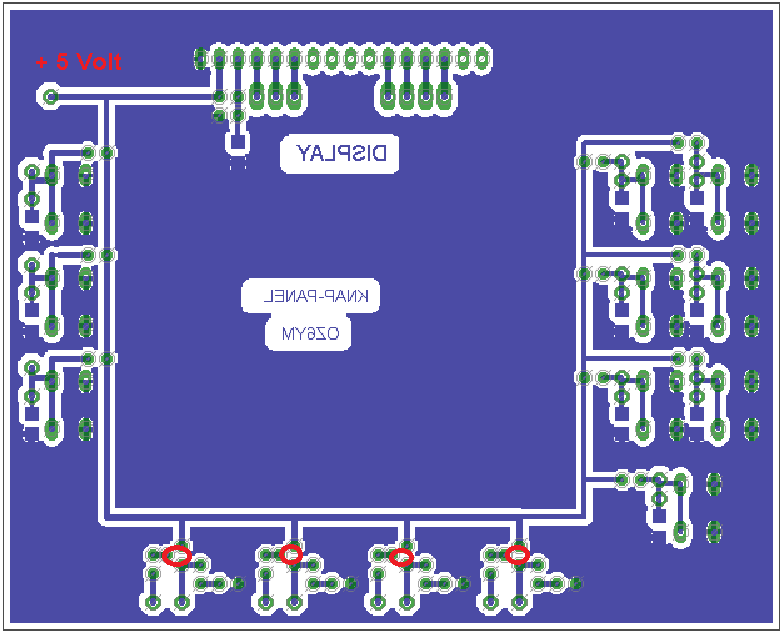

Herunder ses print-LAYOUT.
Dette lay-out adskiller sig kun med ganske små detaljer i forhold til det
tidligere.
1: På Display-Konnectoren ses, at der er fjernet 2 stk modstande, R6 og R7, som er erstattet med et potentiometer på 5 KOhm, R8.
Potentiometeret kan med fordel vælges som et SMD miniature potentiometer, som kan placeres, uden ekstra tilledninger.
Erstatningen af modstandene giver mulighed for at regulere lysstyrken i displayet, som det er konstateret, kan være forskellig fra display til display.2: Forbindelses-ledningerne fra knap-panelet til CPU'en, ( 10 forbindelser, nederst i højre side af diagrammet ) er tilpasset og ændret, således
at der, f. eks. med CPU-PIN35 menes, at denne forbindelse skal til CPU-printet, og forbindes til ben 35 på CPU'en, som har en lodde-Ø, og så
fremdeles med de øvrige 9.3: De 4 ledninger, mærket med båndfrekvensen i KiloHertz - ( 1800, 3500, 7000 og 10100 ) er de 4 ledninger som skal forbindes til båndpas-filteret
til select af relæer der.
Start opbygningen med montering
af trykknapper, modstande og øvrige komponenter på Knap-panelet.
Det er konstateret,
at modstandsværdier kan være aflæst forkert på farvekoden, og det anbefales derfor, at
foretage check af modstandsværdierne med et OHM-meter, inden montering.
( Knap-panel-printet er en smule længere end det viste billede.)
 Stel-forbindelse kan monteres hvor som helst, hvor det er praktisk, i det BLÅ område.
Vælg med fordel, er ledningslængde
og placering af ledningerne, så de to print, kan adskilles De RØDE ringe viser hvor transistorerne skal placeres. |
På denne liste er der fjernet et
par terminaler der ikke skal bruges. Kollonne-navne dækker:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Da jeg ville undgå, at lave en
udfræsning i knappanelet til displayet, valgte jeg, at lave en
signaloverføring mellem CPU/DDS og til-lodnings-terminalerne på displayet, så
dette kunne
monteres på knap-panelet med nogle "standoff".
På knappanelet ses øverst 16
Loddeø'er til selve displayet.
Hvis displayet er leveret uden gennemgående stifter, skal sådan en række
monteres.
Ses herunder, som den sorte række mellem printene.

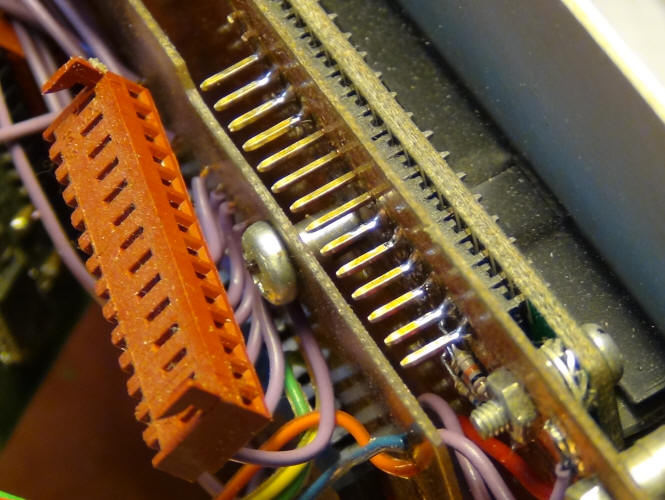

Lodde-stifterne skal være så
lange, at de kan gå gennem knap-panelet, og samtidigt kan bruges som
STIK til MOLEX-soklen, (
den brune
), på den anden side af printet.
Der er dog andre monterings-muligheder end at bruge en MOLEX-sokkel, tal med
Leif, OZ4PZ.
Display placeres i hullerne og
der opmærkes til små skruer i hjørnerne af displayet, så det kan
fastskrues på knap-panelet.
Som det fremgår af diagrammet
til knappanelet, monteres pull-up/down-modstande, gerne SMD 1206, 10 K Ohm
( ikke et MUST), samt
SMD-kapaciteter og tryk-knapper, således at displayet monteres og tilloddes
som det sidste.
OBS: På knap-panelets diagram, er 2 stk modstande erstattet med et 5 K Ohm's SMD-trimmepotentiometer.
Vær opmærksom på,
at trykknapperne kun lige skal nå gennem printet så de kan opnå
loddeforbindelse.
Hvis afstanden fra knappens top-tryk og ned til printet bliver for lille, kan
knappen ikke nå gennem
det udskårede hul i forpladen, og således være svær at aktivere.
Dette skyldes jo naturligt, at selve displayet har en vis tykkelse, og at disse
billige knapper, desværre
ikke kunne fåes med en passende længde tryk-arm.

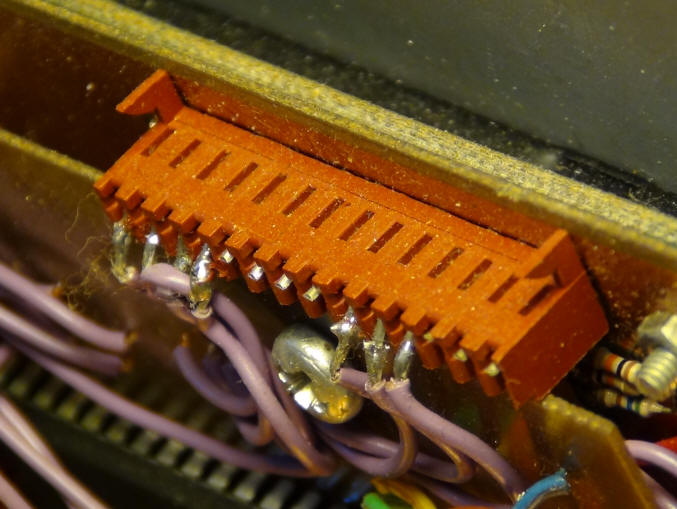

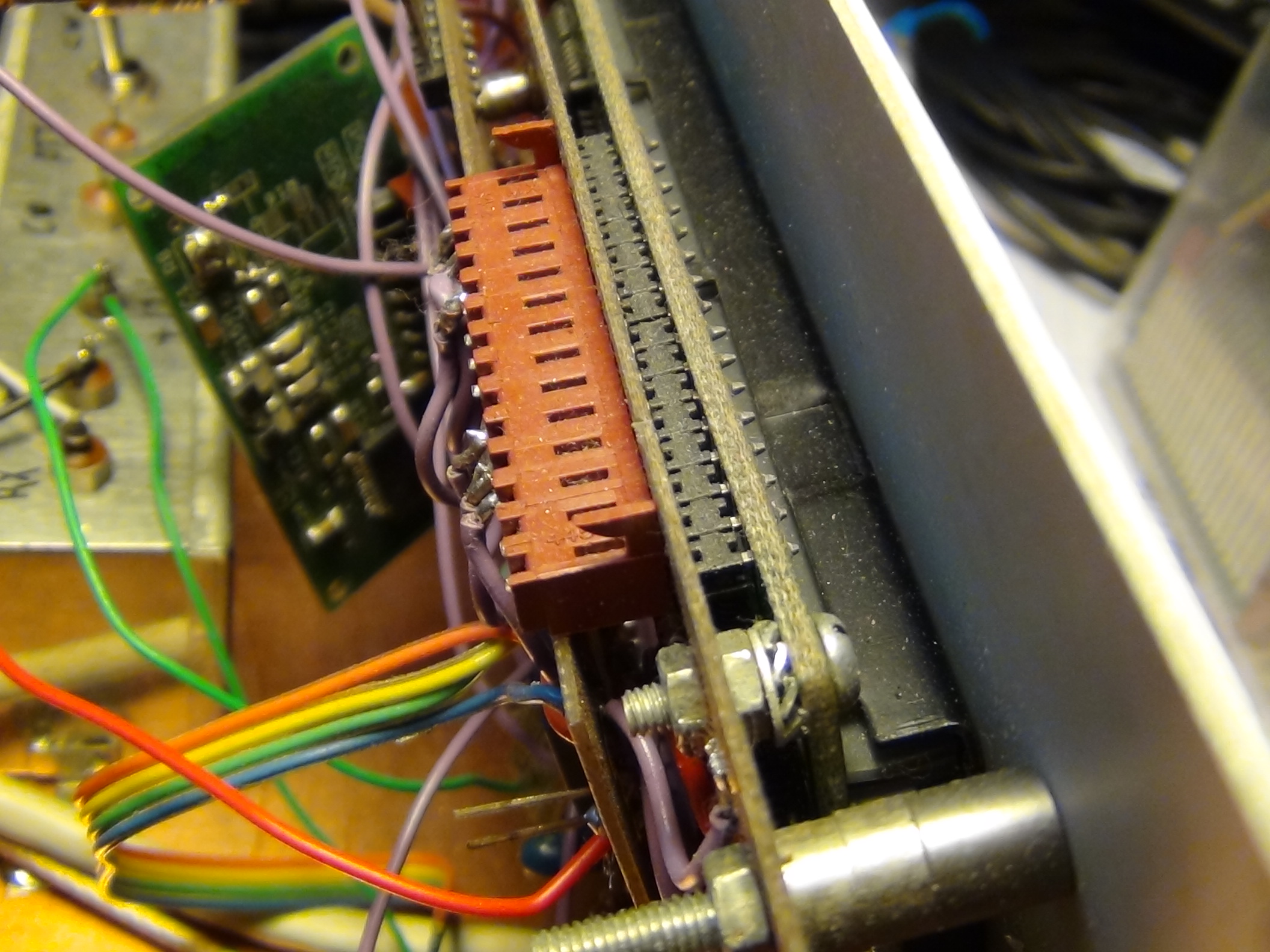

Her er MOLEX-stikket trukket ud
så du kan se hvad det er jeg mener.
Læg mærke til, at der er
fræset et lille stykke af CPU-printet
her, hvor MOLEX-stikket skal monteres.
Dette var en ændring, der blev nødvendigt, da jeg valgte at bruge en
MOLEX-connector.
En MOLEX-print-connector
trykkes ned på loddestifterne på knap-panelets Display, og
benyttes til overførsel af signaler fra CPU/DDS-printet.
Dette muliggør en senere nem
adskillelse.
Forbindelser til Display bør
ikke være noget problem, og kan med fordel udføres efter
sammenskruningen af lagkagen, med div. afstandsstykker.
Benene på den 14-bens MOLEX-sokkel står næsten over for hinanden, så der er blot
tale
om ganske korte forbindelser.
HUSK dog at lodde ledningerne i CPU-printet inden printene skrues sammen.
Afstandsstykker mellem forplade
og knapprint, skal være max: 12 m.m. hvis knapperne skal
rage 1 m.m. ud af forpladen, som i mit tilfælde er 2 m.m. alluminiums-plade.
Mellem CPU-print og Knap-panel
har jeg en afstand på 6 m.m. og den er monteret på plads med nogle
6 m.m. lange nitter, med 3 m.m. hul, som er loddet fast på knap-panelet.
Skruerne jeg har brugt til at skrue CPU-printet ned i nitterne, er selvskærende
3 m.m.
Skulle nitte-hullerne være blevet for store, er det nemt at justere med en
skævbider, og lige trykke
nittens sider lidt, så det kommer til at passe med skruernes gevinskær.
OVERBLIK:
MOLEX-connectoren:
CPU/DDS:
KLIK på billedet for at se det i
fuld størrelse!

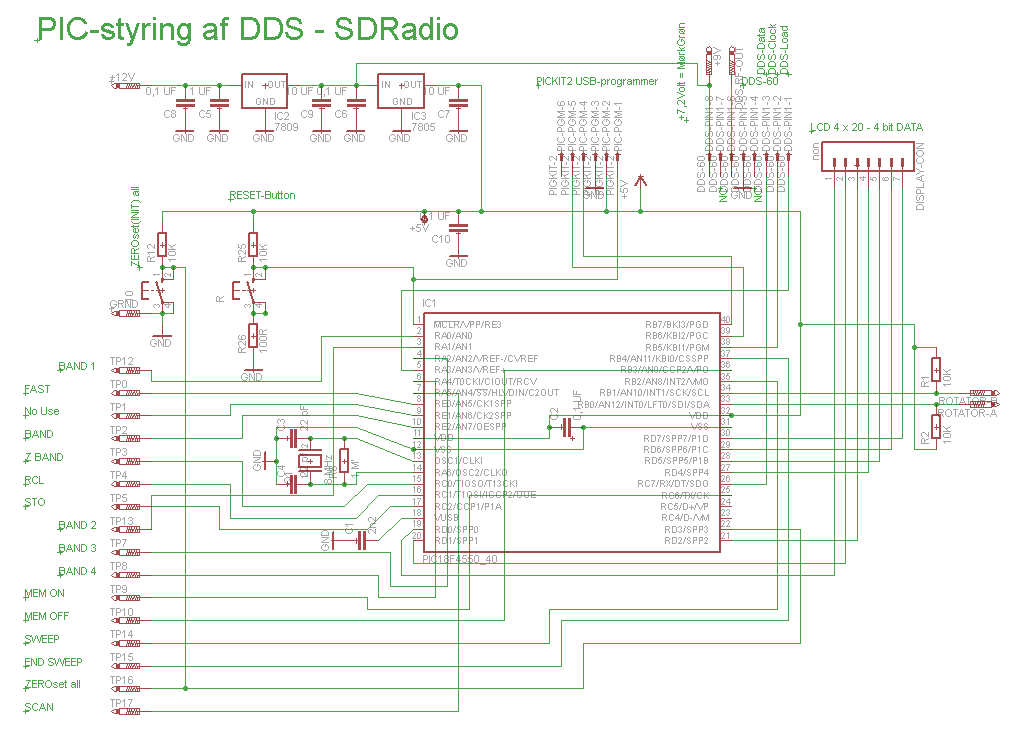

Nyt diagram pr. 1. april 2013

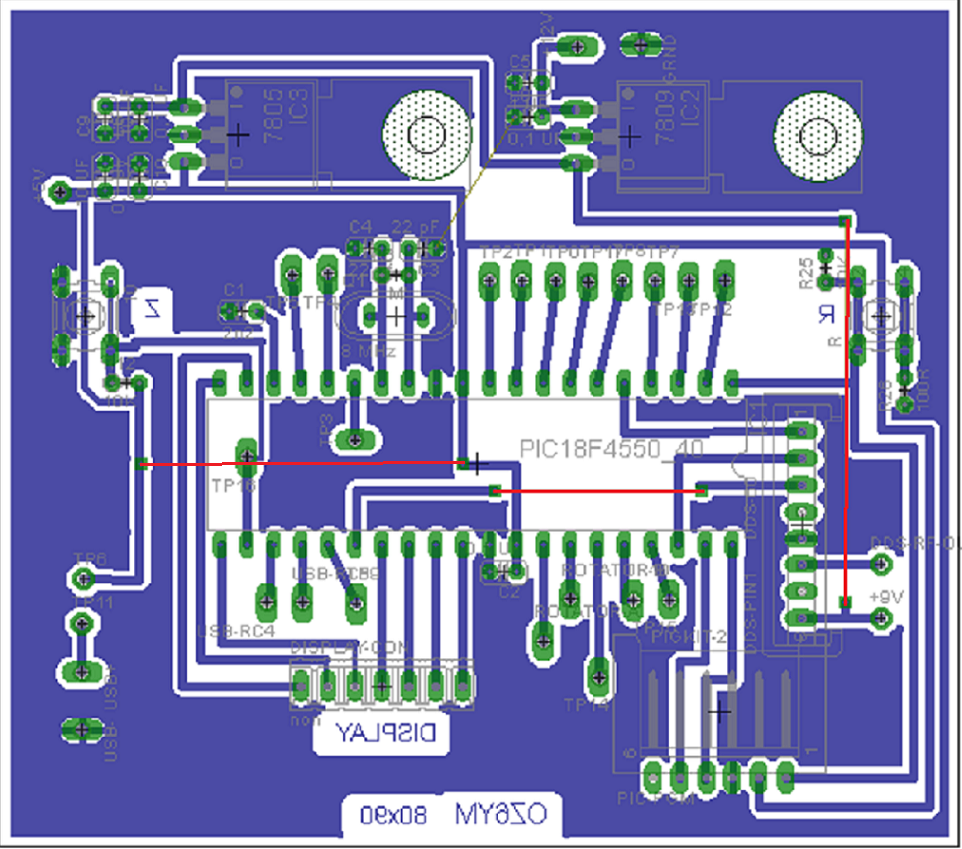

Herunder ses print-LAYOUT.
De 3 røde linier er strapninger med
en ledning.
CPU'ens Ben 1 er det øverste højre CPU-ben på denne tegning.
De 2 terminaler yderst til
højre, ca. en tredie-del fra bunden og op, er henholdsvis DDS-VFO-OUT, og lige
under plus 9 Volt til DDS-60, som kommer via den
RØDE
strapning.
De 7 terminaler til DISPLAY forbindes med ledninger til MOLEX-connectoren, og IKKE til Knap-Panelet.
Tryk-knappen til "Z" monteres
IKKE!!!
Der er tilføjet 2 stk. PULL-UP-modstande, 10 K Ohm på Rotator A og B -
Midterbenet lægges til STEL.
USB-forbindelser udelades.
Da CPU'en PIC18F4553 leveres programmeret, kan programmerings-connectoren
nederst i højre side udelades.
dog kan det være en fordel, at de er der, hvis der er funktionsfejl i
opstillingen, som kan diagnosticeres med programmerings-værktøj.
Hvis den monteres, skal det
være en 6-benet, med LANGE ben.
Tryk-knappen "R" er CPU-RESET.
Denne er monteret på CPU-kortet, men hvis nogen mener, at den er for
utilgængelig der, kan den flyttes et andet sted hen,
hvor den er mere tilgængelig.
En 8-pins MOLEX-connector
monteres så DDS-60 kan stikkes ned i connectoren.
Pas på og check ekstra,
at DDS-60 isættes denne sokkel med benene i den rigtige rækkefølge.
Monter en 40-bens sokkel til
CPU'en.
Øvrige komponenter kan monteres problemfrit. Der kan benyttes alm. modstande
eller
SMD, efter hvad der er plads til.
Spændings-regulatoren 7809, kan
erstattes af en 7810, og levere strøm nok til resten
af SDR-radioen.
Den leverer kun strøm til den anden regulator, 7805, samt DDS-60 og CPU, men
kan lever op til 1 Amp. så den kan udemærket levere strøm til hele resten af
SDR-radioen,
dog ikke til PA-trinet, som sikkert skal have sin egen regulerede
strømforsyning.
Hvis 7809 erstattes af en 7812
- det er hvad DDS-60 maximalt må tilføres (fra 9-12 V) -
vil 7805 måske blive for varm af den effekt de overskydende 7 volt vil resultere
i.
Der har været nævnt, at man
ikke skal montere 2 spændings-regulatorer efter hinanden, da de skulle kunne
selv-svinge.
Der er, med de anført afkoblinger, som vist på diagrammet, IKKE konstateret
antydning af selvsving i Spændingaforsyningen.
Dette er, hvad jeg kan komme på
lige nu. Hvis du har kommentarer og FIF til opbygningen, er du meget velkommen,
og der kan således komme opdateringer til denne side.
God fornøjelse med byggeriet!
Vy 73 de OZ6YM, Palle
