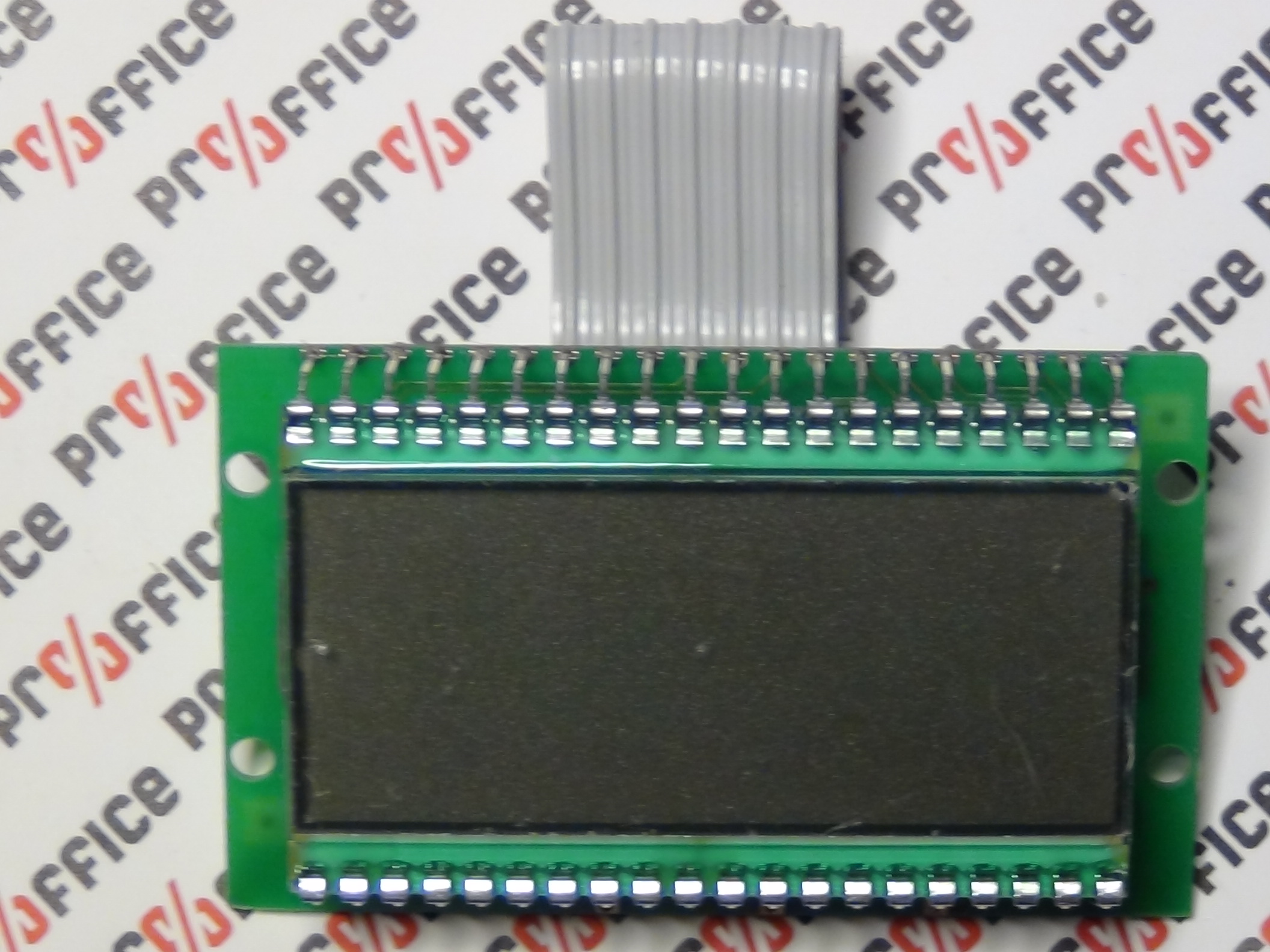

DENSITRON PANEL METER, 3½ DIGIT HYBRID MED GRØN BAGLYS
På HAM-markedet i EDR Ballerup
efteråret 2015, erhvervede jeg mig nogle PANEL Metre, og
da jeg efterfølgende forsøgte at finde data for dette display, var der intet
at finde på nettet.
Dog havde en anden køber,
gjort sig den ulejlighed, at beskrive hvad han var kommet frem
til, og lagt beskrivelsen på FORUM, Brugtgrej.dk
Beskrivelsen forklarer navnene på de 7 tilledninger som værende:
1 | COMM |
2 | LIGHT- |
3 | - 5 V |
4 | LO-In |
5 | HI-In |
6 | + 5 V |
7 | LIGHT+ |

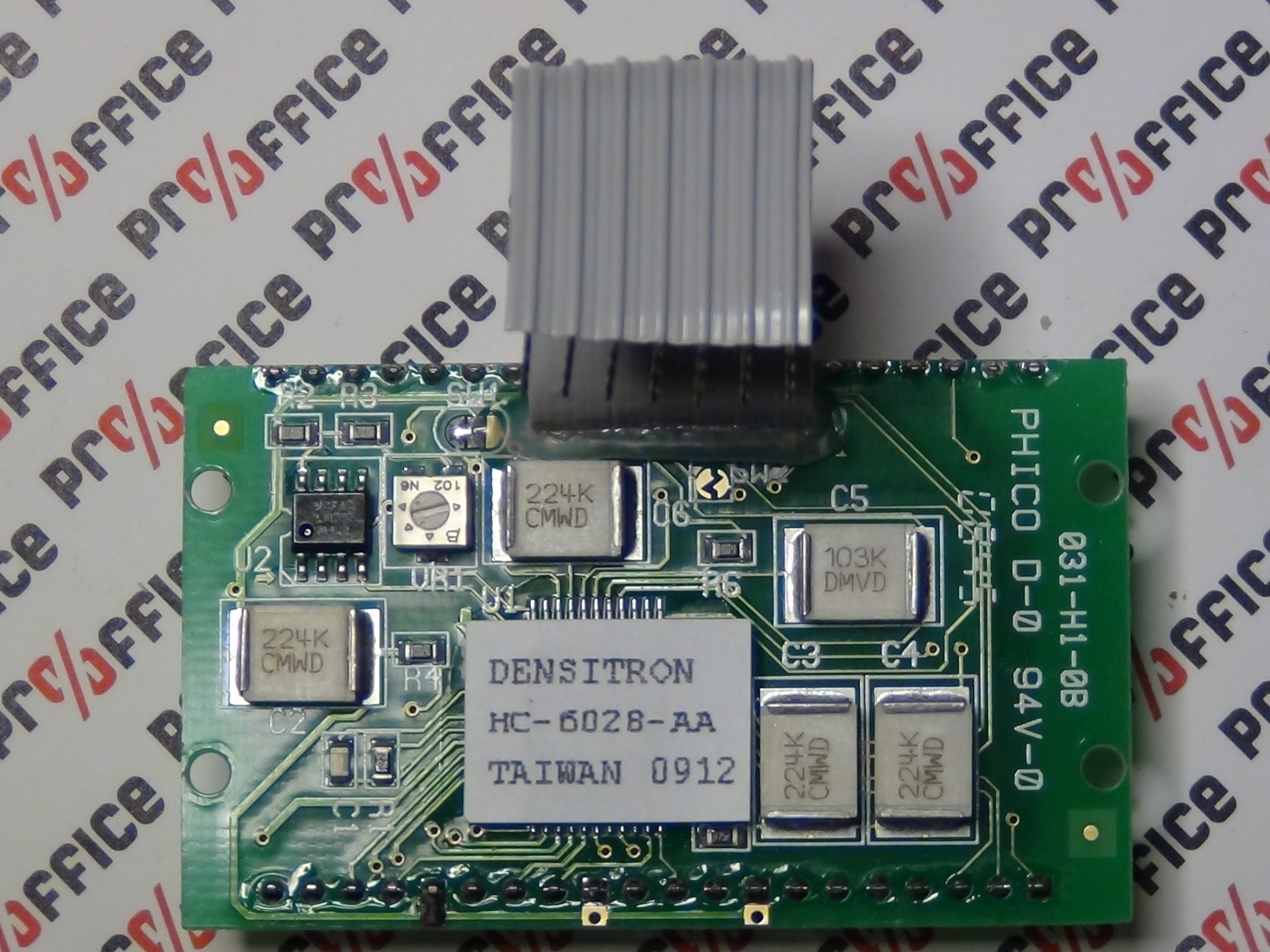

På bagsiden af displayet sidder der en
papirlap, der fortæller, at det er et
DENSITRON HC-6028-AA, fra TAIWAN 0912, og en søgning på internettet
gav absolut intet resultat.

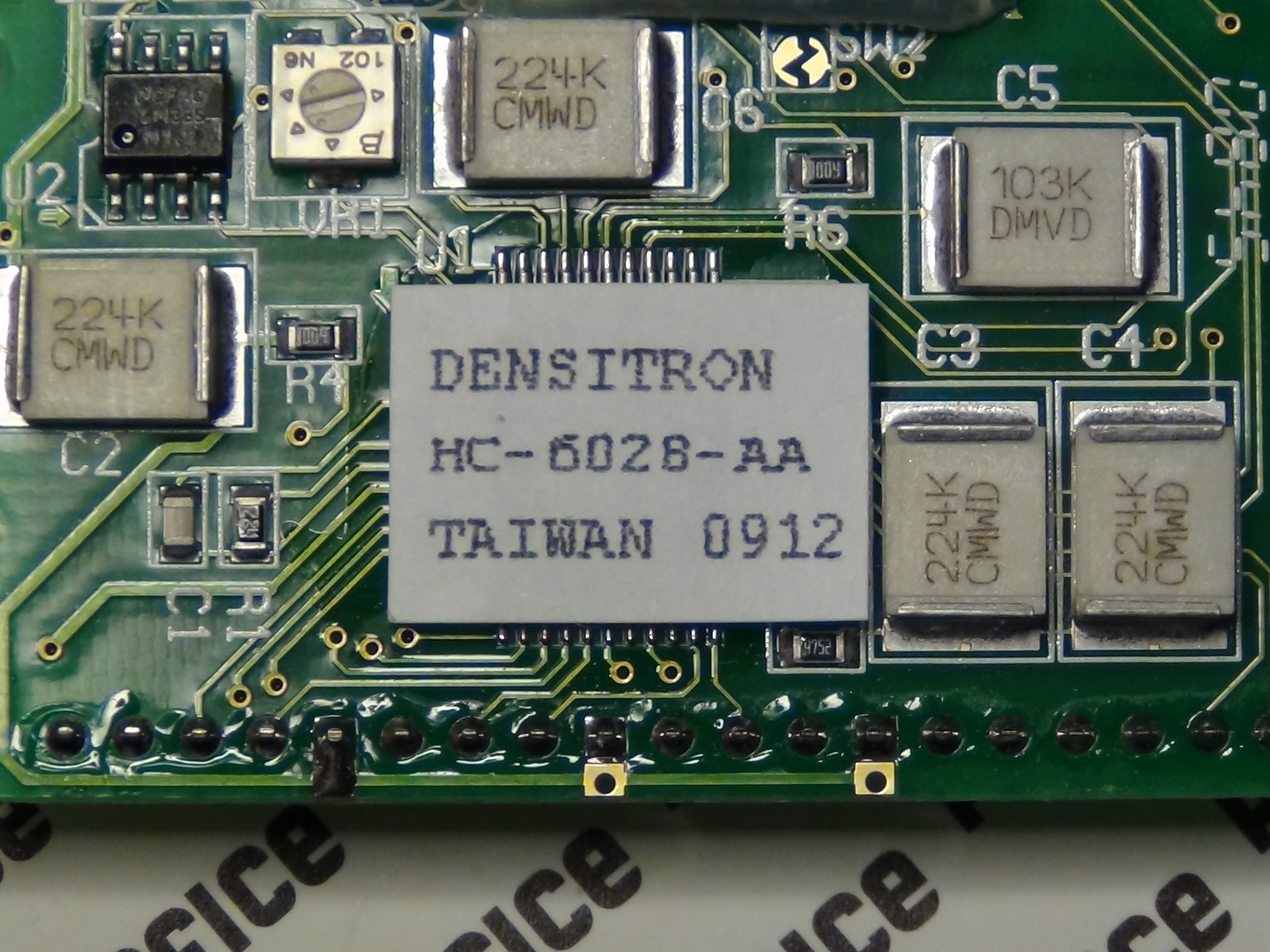

Ved at fjerne papirlappen, er det muligt
at skelne på den underliggende CHIP,
at det er en ICL7136, og den var til at finde:
Application Note på ICL7136 kan ses her.
Nu lysnede det lidt med hensyn
til, at finde ud af hvordan man skulle bruge dette display, og min
forsøgsopstilling

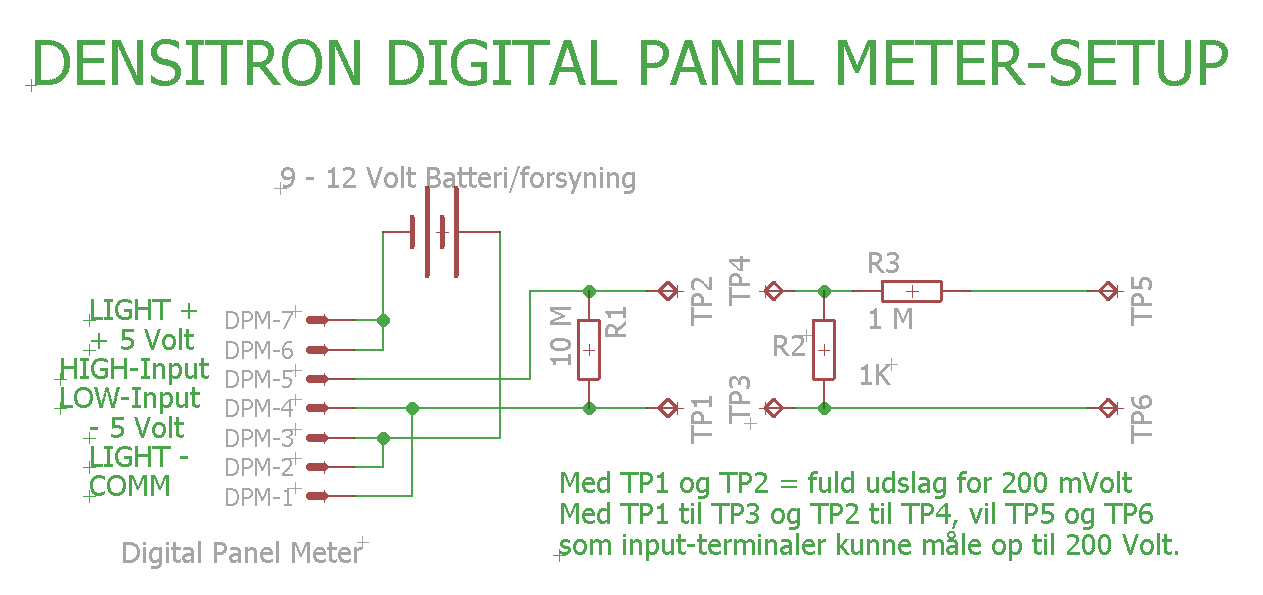

endte op i dette diagram, i hvilken jeg skulle mene, er god for måling op til
200 Volt, bestemt af formodstandene
R2 og R3.
R1 er sat der, fordi der kan
være nogen flimmer på displayet, når der ikke er en ordentlig defineret
afslutning
på INPUT-terminalerne, og en 10 Meg Ohms modstand stabillicerer dette flimmer.
En enkel spændingskilde fra 9
til 12 volt er tilstrækkelig til at drive displayet, men spændingskilden skal
være
uafhængiet af måleobjektet, d.v.s. at den skal være adskilt fra f. eks. en
strømforsyning, og dermed have sin
egen spændingskilde.

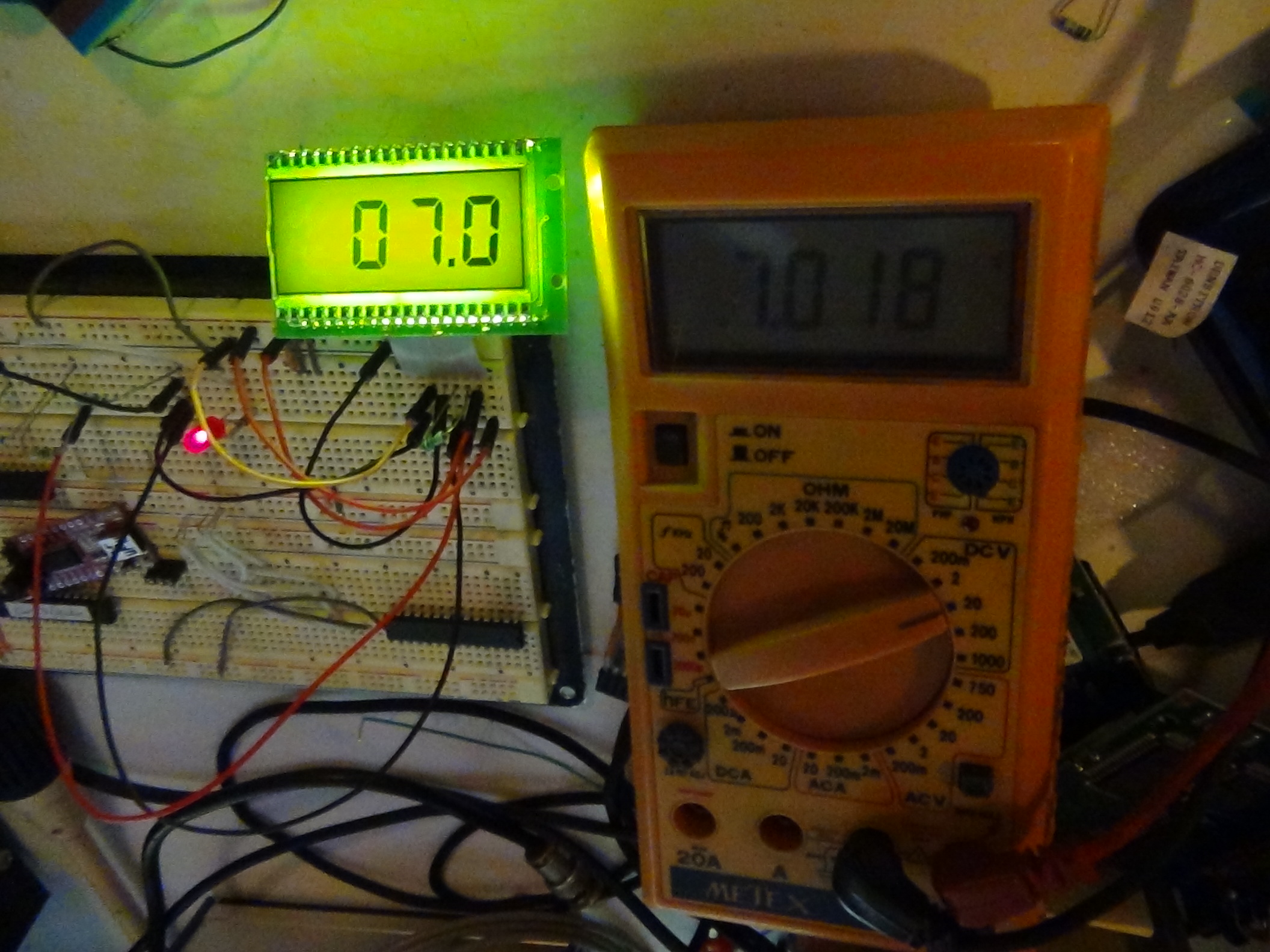

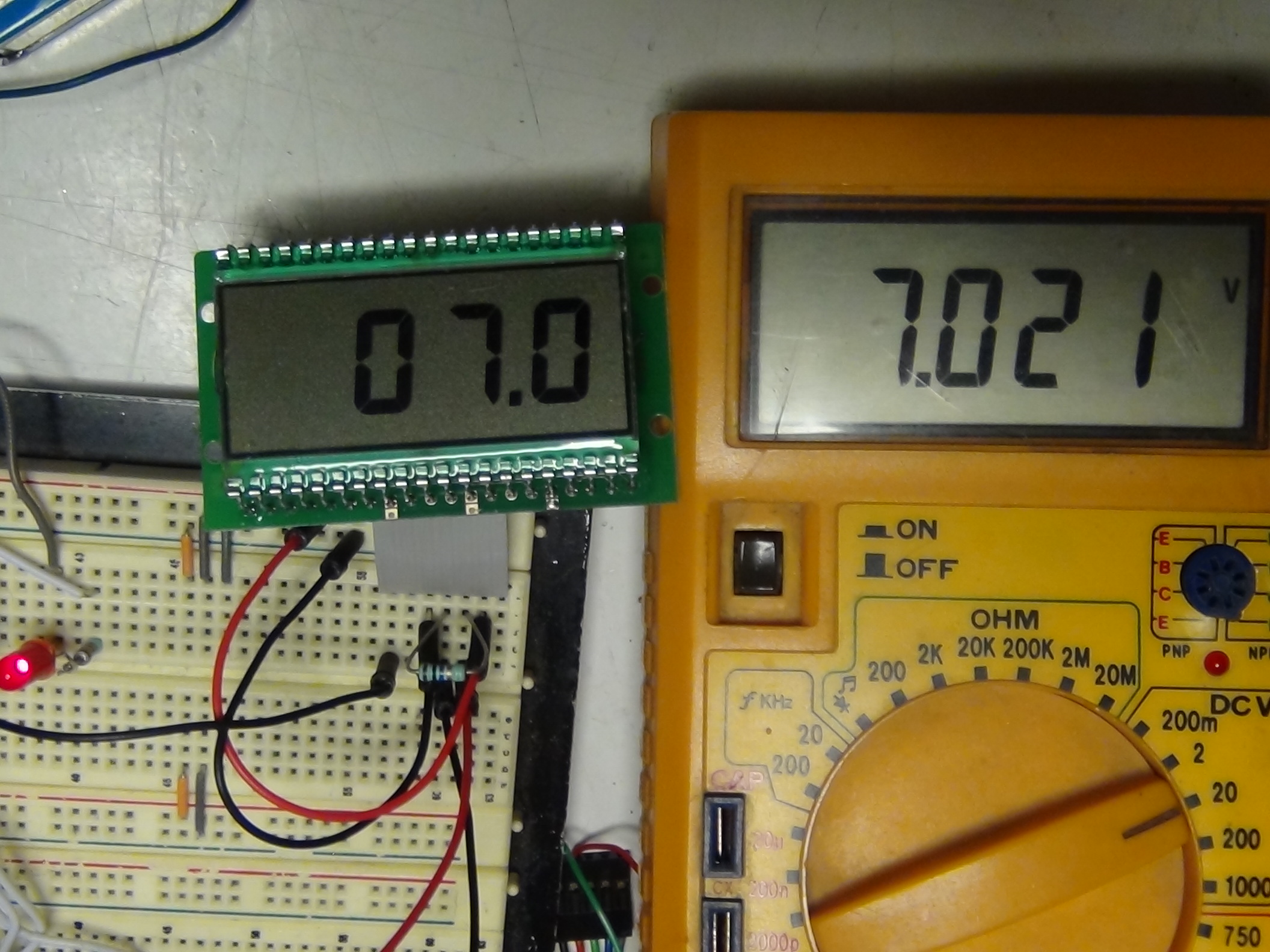

Til gengæld kan man så få displayet
til at vise temmelig nøjagtig spænding, med 1 decimal efter komma,
herunder med og uden baggrundslys, i ovenstående opstilling.
Spændingskildens nøjagtighed er
tilsyneladende ikke vigtig, da jeg konstatere samme målingsresultat
uanset hvilken spænding mellem 9 og 12 volt jeg benytter. Dette skyldes jo
sikkert, at disse display er
fremstillet til LOW-COST instrumenter i den helt billige ende.
R2 og R3, bestemmer følsomheden, og uden formodstande vises 0,2 Volt "full skale".
