FUMLEBRÆT og testopsætning

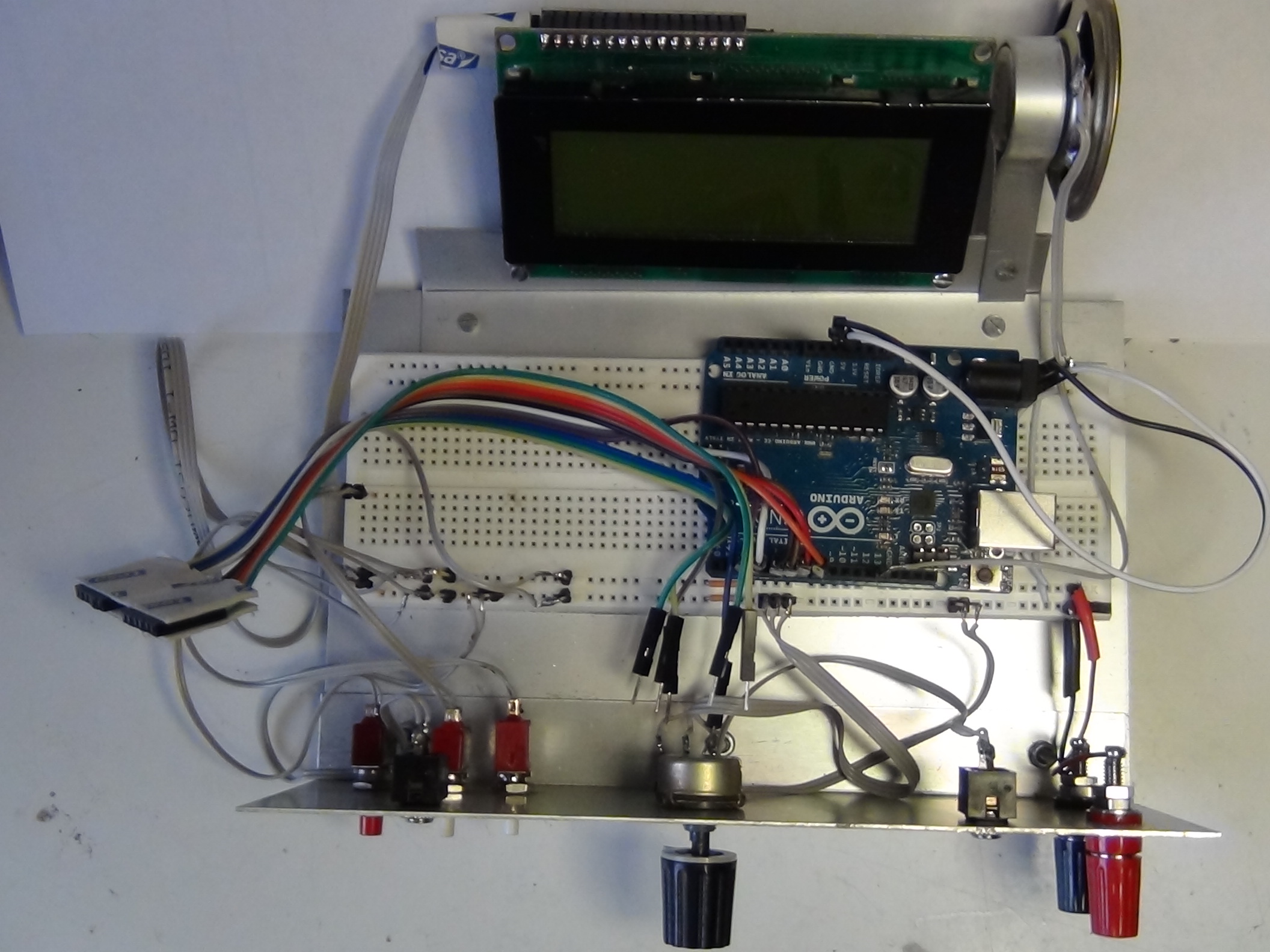

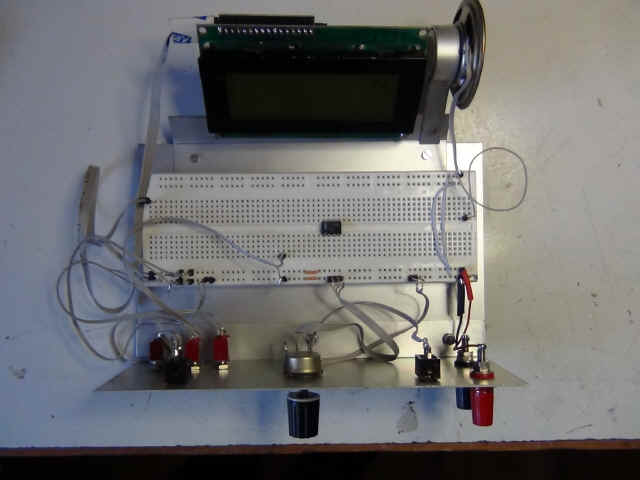

Herover ses min nye testopsætning ( juni 2015 )

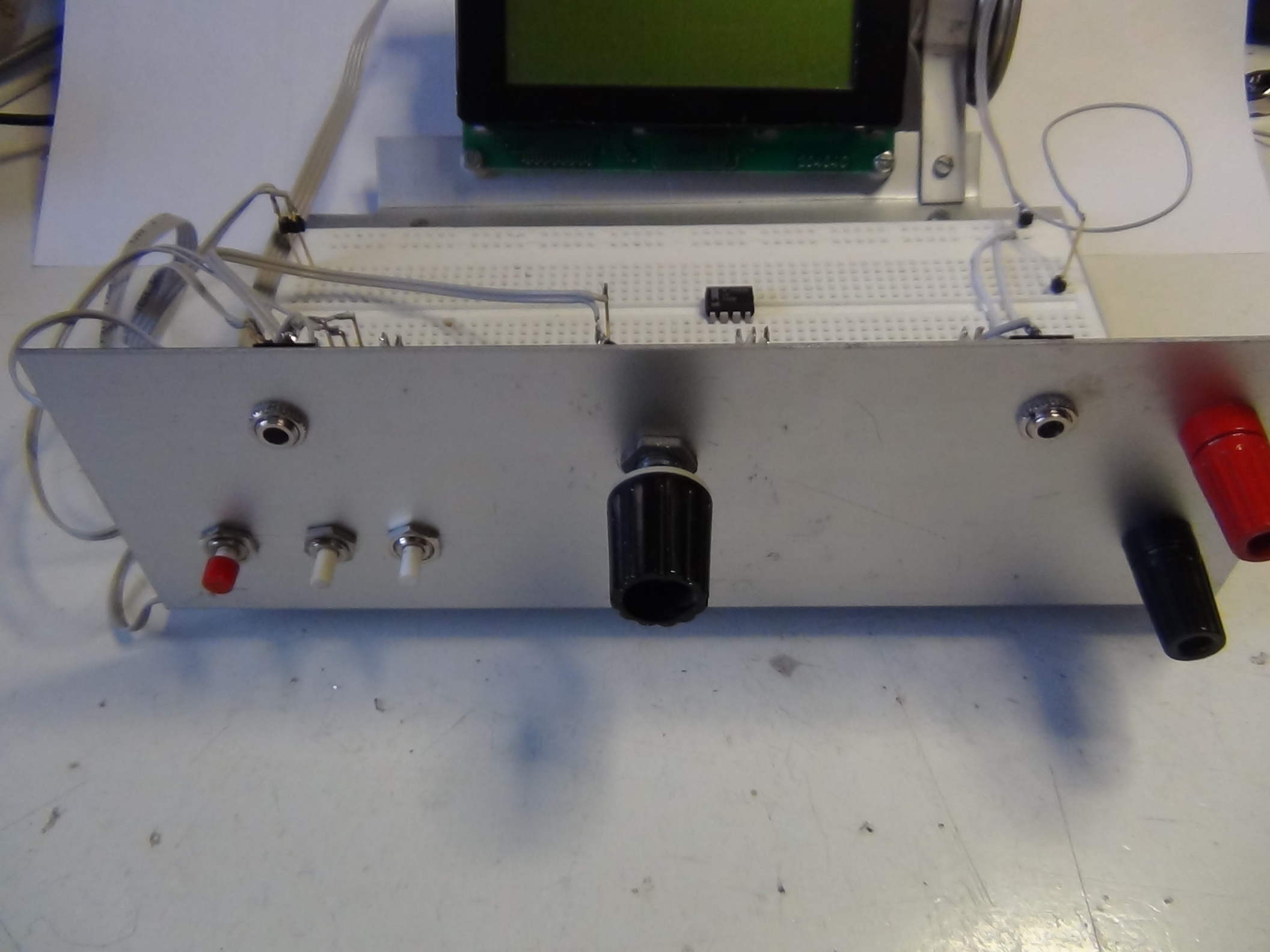

Med DISPLAY og en lille 90 Ohm's HØJTALER i baggrunden ses her forpladen med nogle
af de externe komponenter, man so ARDUINO UNO eksperimentator kan få brug for.

Jeg har forløbig monteret 3 stk. RINGETRYK, 2 stk. 3,5 m.m. JACK-bøsninger (Stereo),
et 10 K Ohm Potentiometer, samt et par BANAN-bosninger til spændingstilførsel.
Der er plads på forpladen til udviddelser, efterhånden som jeg får brug for det.

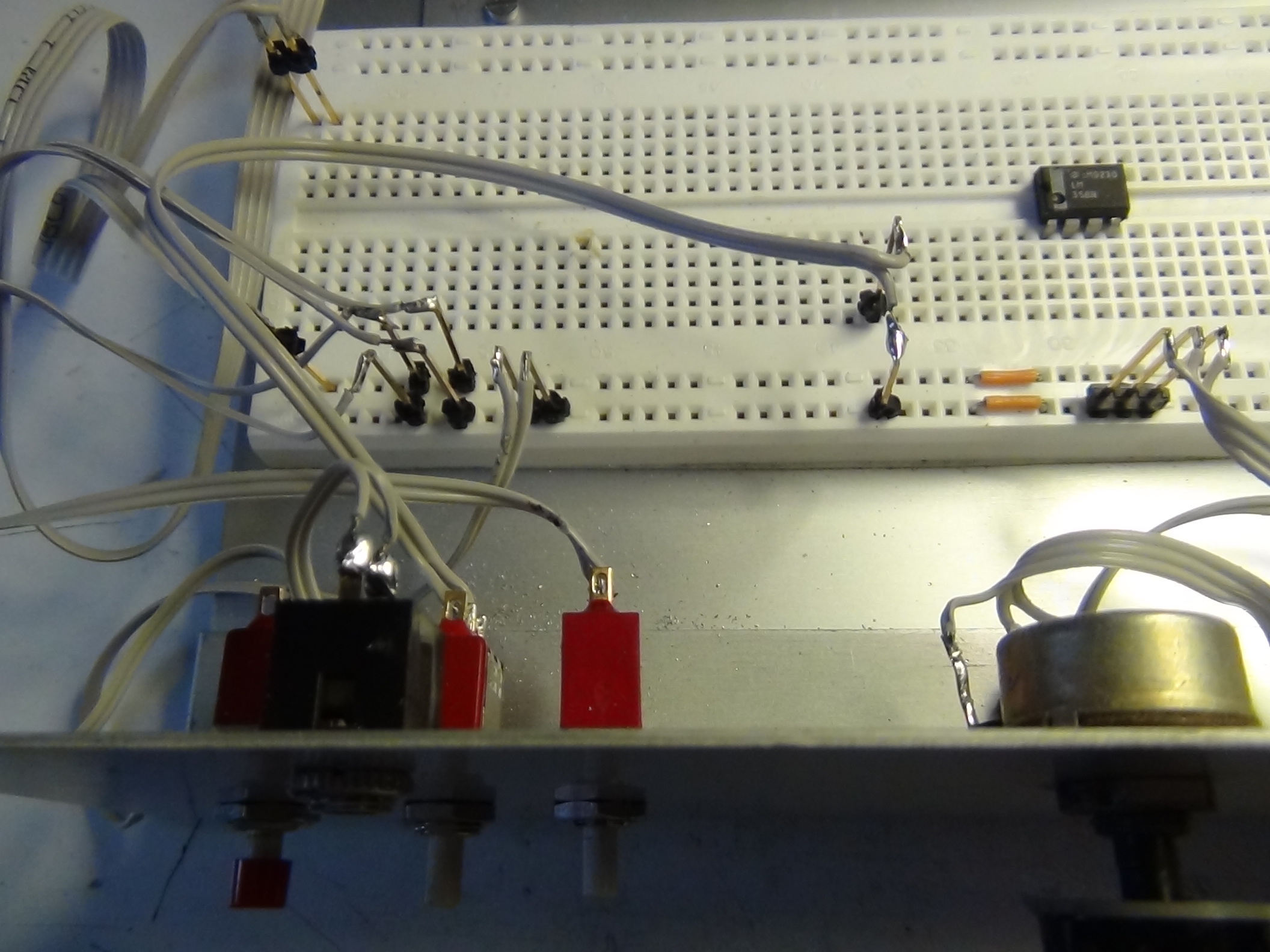

Alle komponenterne er ledningsført, med stikben, og kan således flyttes rundt på
"Fumlebrættet" efter forgodt befindende.

AARDUINO UNO kan placeres oven på "Fumlebrættet", men kan da osse lægges ud til siden.

DISPLAYET er her koblet up med I2C-interface, som hurtigt kan afmonteres, således at man
kan wire displayet op med standard 4 bit interface, lakrisa-kablet, der er tilsmuttet
ARDUINO UNO.
