2.8” Inch TFT LCD Display Touch Screen Module with micro SD Solt For Arduino UNO |
April 2015 |
Uden at jeg
direkte skal anbefale displayet, kan billed og pris kan ses her:
http://www.ebay.com/itm/2-8-Inch-TFT-LCD-Display-Touch-Screen-Module-with-micro-SD-Solt-For-Arduino-UNO-/271803590717?
Nu er den
billigere: (24.04.15)
http://www.ebay.com/itm/2-8-Inch-TFT-LCD-Display-Touch-Screen-Module-with-SD-Slot-For-Arduino-UNO-S3-/221633628541?pt=LH_DefaultDomain_0&hash=item339a64c97d&_sid=2048038
DEMO1: graphicstest
Her er en
DEMO-video, som viser noget af det, som displayet formår, rent grafisk:
https://www.youtube.com/watch?v=sbMsu5jmedk&feature=em-upload_owner
Jeg skal nævne, at den pris jeg opgiver i videoen er forkert!!
From amount | 86,52 DKK |
To amount | $12,20 USD |
Exchange rate: 1 Danish Krone = 0,141021 U.S. Dollars |
Det tog nogen tid
at finde disse drivere, men de fleste af dem er testet af mig, og virker
umiddelbar. DOWNLOAD driver.rar

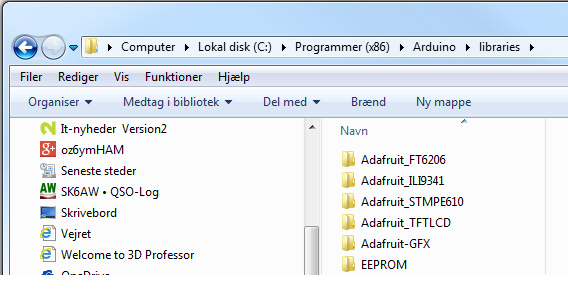

Udpak dem, og kopiere bibliotekerne til ARDUINO's ..\libraries, f. eks. som vist herunder for standard-installation.

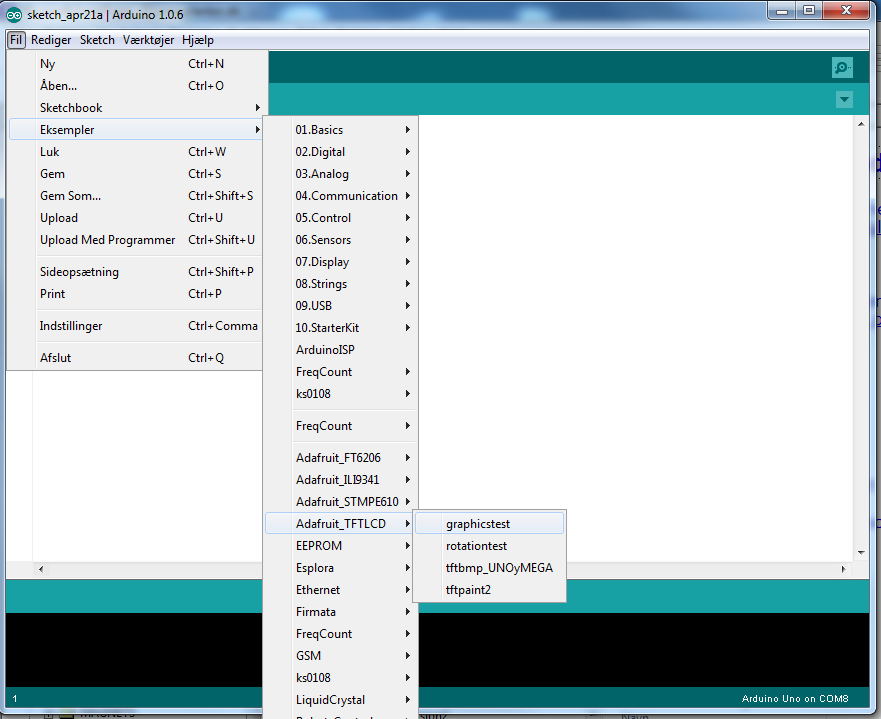

Start ARDUINO-Programmet op, og hent eksemplerne, f. eks.
Kompiler og UPLOAD
programmet "graphicstest" - og det er det...
Hvis man i "graphicstest" slår "#define Debug;" til, og
kigger på "Serial overvågning", vil man få noget der ligner denne

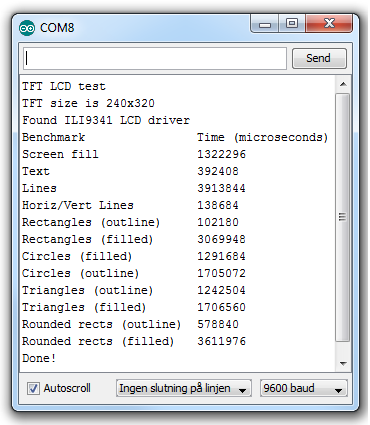

udskrift:
samtidig
med, at grafikken vises som vist i videoen.
DEMO2:
Det samme kan man med den
næste "rotationtest" - slå "#define Debug;" til, og
kig på "Værktøjer" og "Serial overvågning",

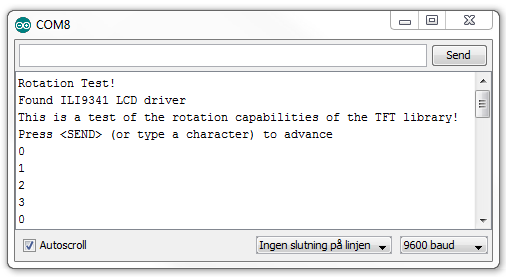

så vil du se noget der ligner dette:
![]() |
Tast
f.eks. A og tryk på "Send"-knappen, hvorefter billedet vil skifte hver gang du sender en karakter, indtil den har været hele sekvensen igennem, og du vil se noget der ligner billedet her til venstre. På selve skærmen ses så en step by step visning af noget grafik, i takt med at der sendes en karakter til displayet. |
DEMO3: TFTBMP_UNOyMEGA
Den tredie DEMO viser
hvorledes man kan lave et DIASshow med denne lille "dims".
Billederne LOADES ind fra SD-disken, der vises først de DATA som programme kan
se om en file på SD-disken, derefter vises BMP-filen på displayet.
Demoen kan ses her: https://www.youtube.com/watch?v=1YimCXzqCU0
DEMO4: Touchscreendemoschield
Denne DEMO findes i kataloget TOUCHSCREEN, og viser funktionen af TOUCH-SCREEN: https://www.youtube.com/watch?v=evXbsKa5rQY
Øvrige bemærkninger:
I selve sketch-teksten i de medfølgende eksempler nævnes, hvad der skal til
for at det skal virke.
F. eks. hvis man skal bruge SD-card-readeren, da skal man ændre select-porten
til port 10.
Display er monteret på et print med stikben som passer direkte ned i ARDUINO UNO.
Der er en advarsel
til disse displays:
Behandel dem med forsigtighed! De tåler ikke at blive tabt på gulvet. Hvis der
går hul på
skærmen, eller der knækker et hjørne af, er det sket med displayet.
Min egen erfaring er dog, at hvis man undgår direkte at tabe det på et hårdt stengulv, er de faktisk ret robust lavet.
Mere senere...
