Den færdige probe i sit hus

Efterredigering, nu med målehoved udformet som løs probe, fremstillingen:

Mange tanker og test senere, er jeg blevet klar over, at hvis man skal måle noget i en radio, så skal der ikke være et langt kabel fra måleapparatet og hen hvor man skal måle. Derfor har jeg lavet et nyt målehoved, der i princippet indeholder det samme, som i det tidligere beskrevet målehoved, blot er det nu udført som en probe, der kan flyttes rundt med, og da resultatet fra proben kun er DC-signaler, er der ikke nogen problemer m.h.t. kabel-indflydelse på måleresultatet.

LINK: Opbygningen af proben i et hus af ALU-profil

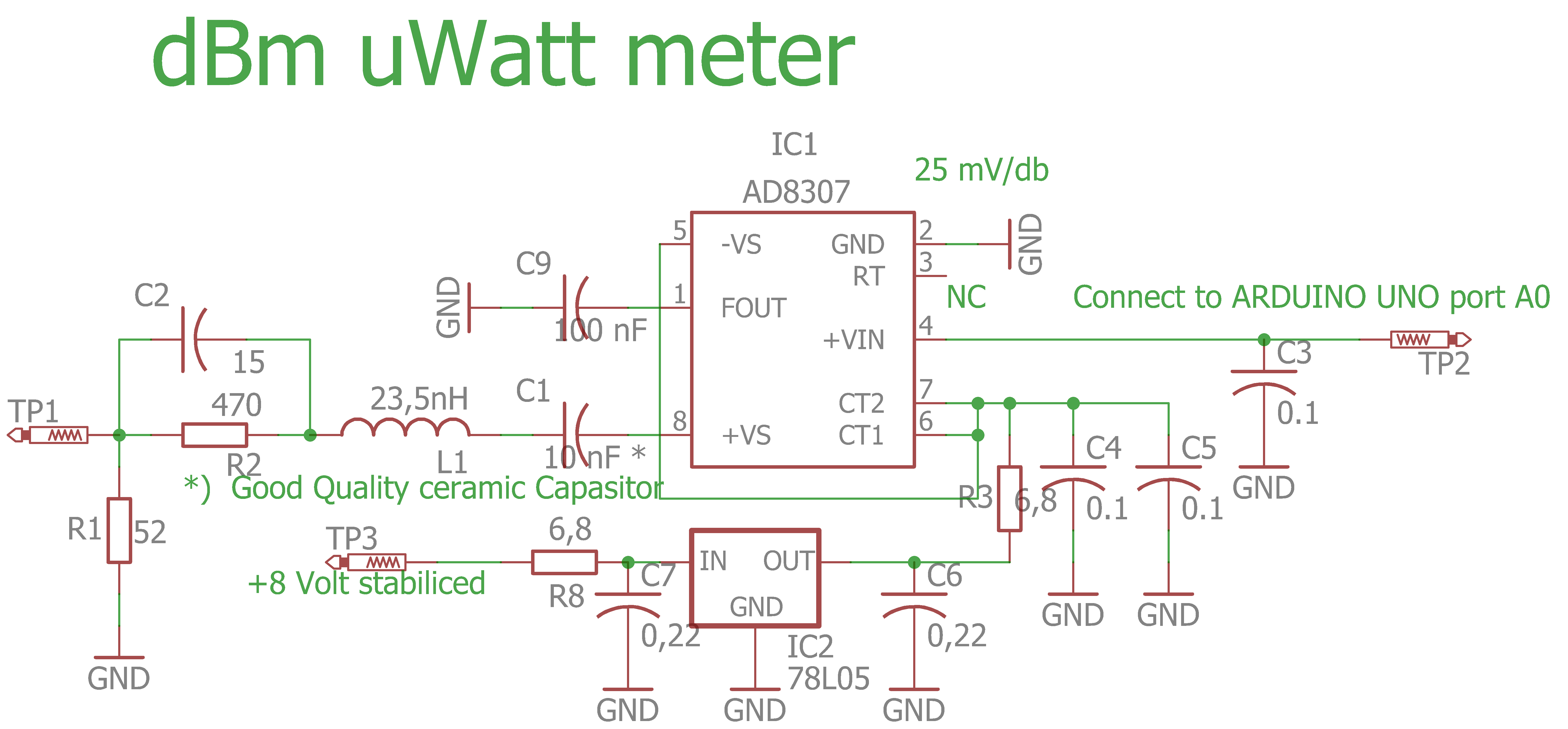

PROBEN's diagram:

OBS// C1 = Keramisk kapasitor af god kvalitet fra 10 til 100 nF

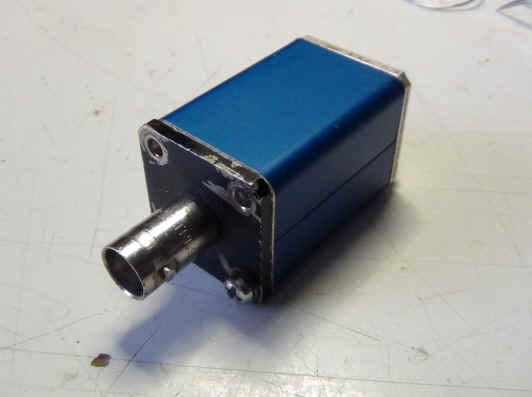

Den færdige probe i sit hus.

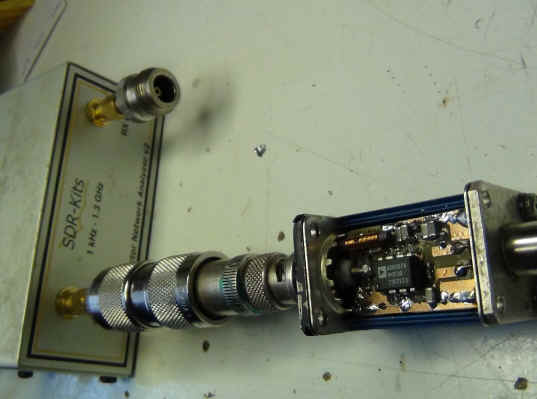

Proben tilsluttet VNWA for kontrol af VSWR

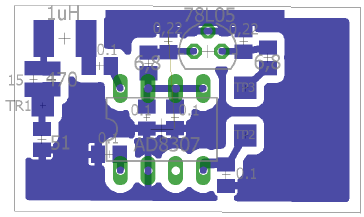

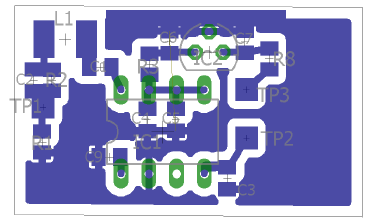

Printudlæg 32 x 19 m.m.
Alt monteres på printsiden, med undtagelse at spændingsregulatoren 78L05 i almindeligt transistorhus.

Eneste ændring i forhold til diagrammet længere nede i beskrivelsen
er, at AD8307's ben 5,6,7 alle får tilført forsyningsspænding

C4 og C5 er begge monteret under AD8307, ca. midt på printet.

Indgang til proben er BNC

Ren overflademontering bortset fra spændingsregulatoren i almindelig transistorhus

Udgang fra proben som leverer spænding ind og afleverer dB Volt ud

Stikket er af samme type som en PC-Mus, blot med 4 terminaler
hvoraf 2 er forbundet til stel, og een til +8 Volt, og een som tilbagefører dB til ARDUINO.

KLIK på billedet

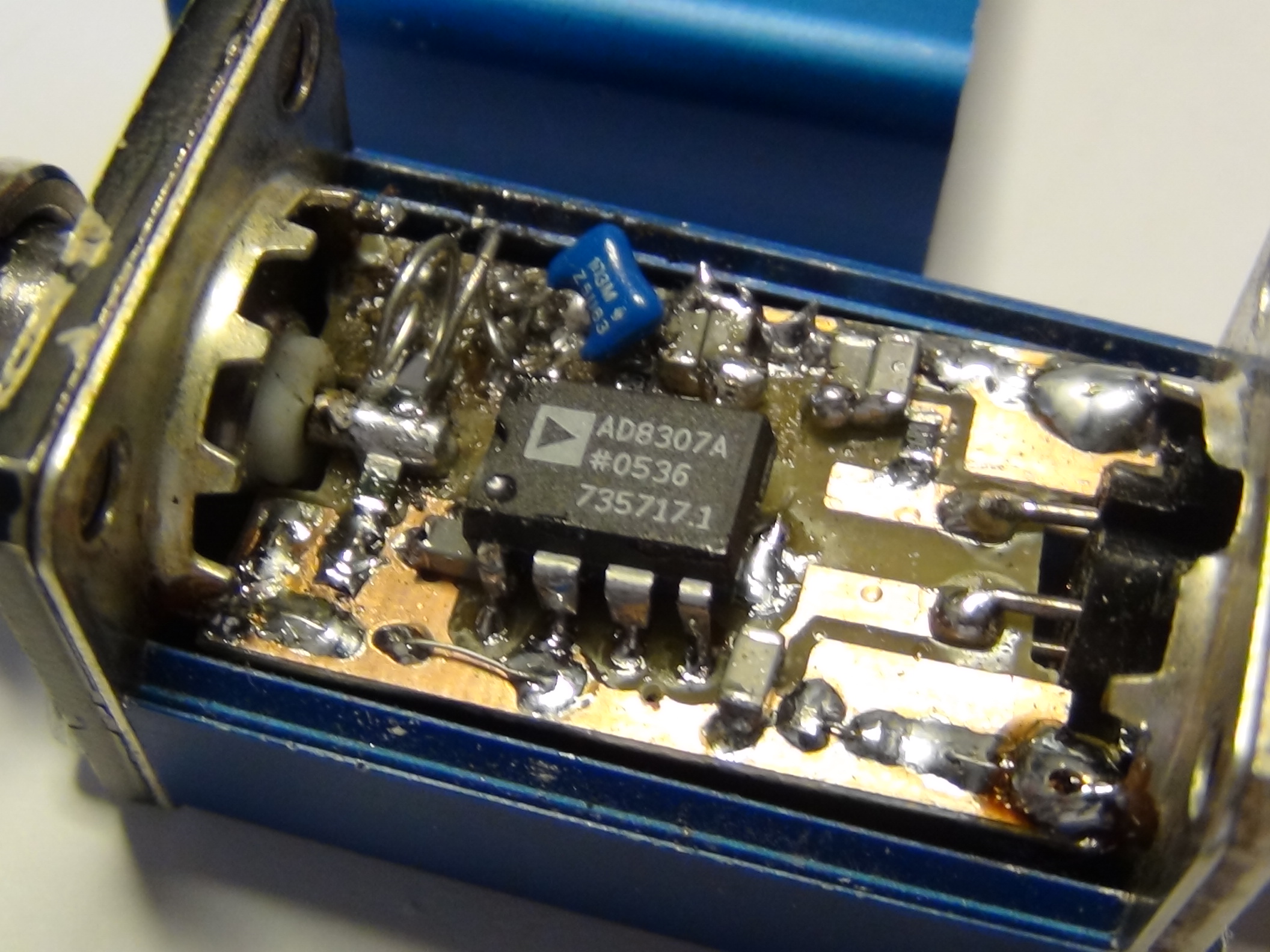

Den blå kondensator, C1, skal være af god kvalitet, 0,01 uF

KLIK på billedet

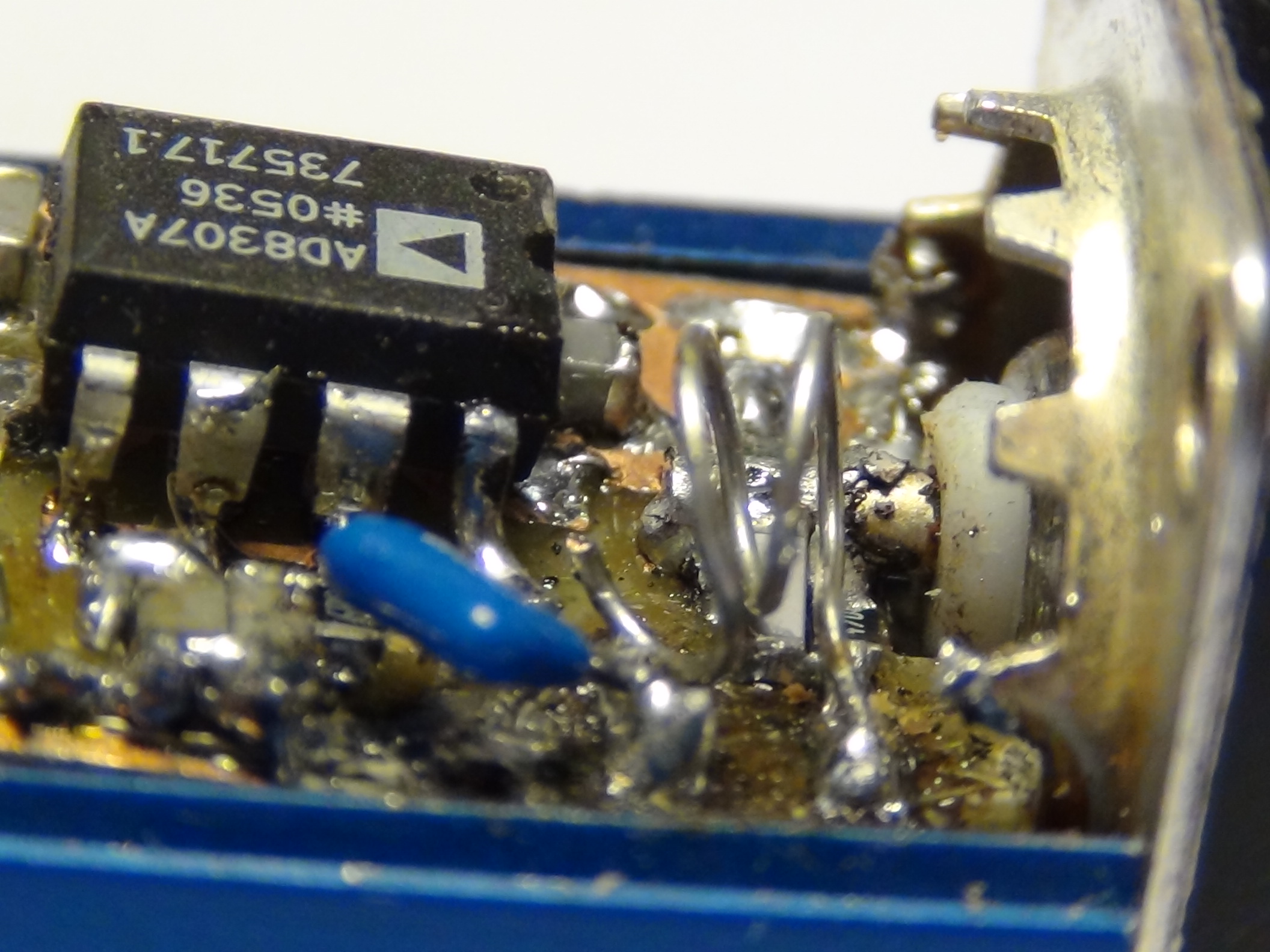

Nærbillede af spolen

Den færdige PROBE med ledning, der ender i et 3,5 mm STEREO-jack.

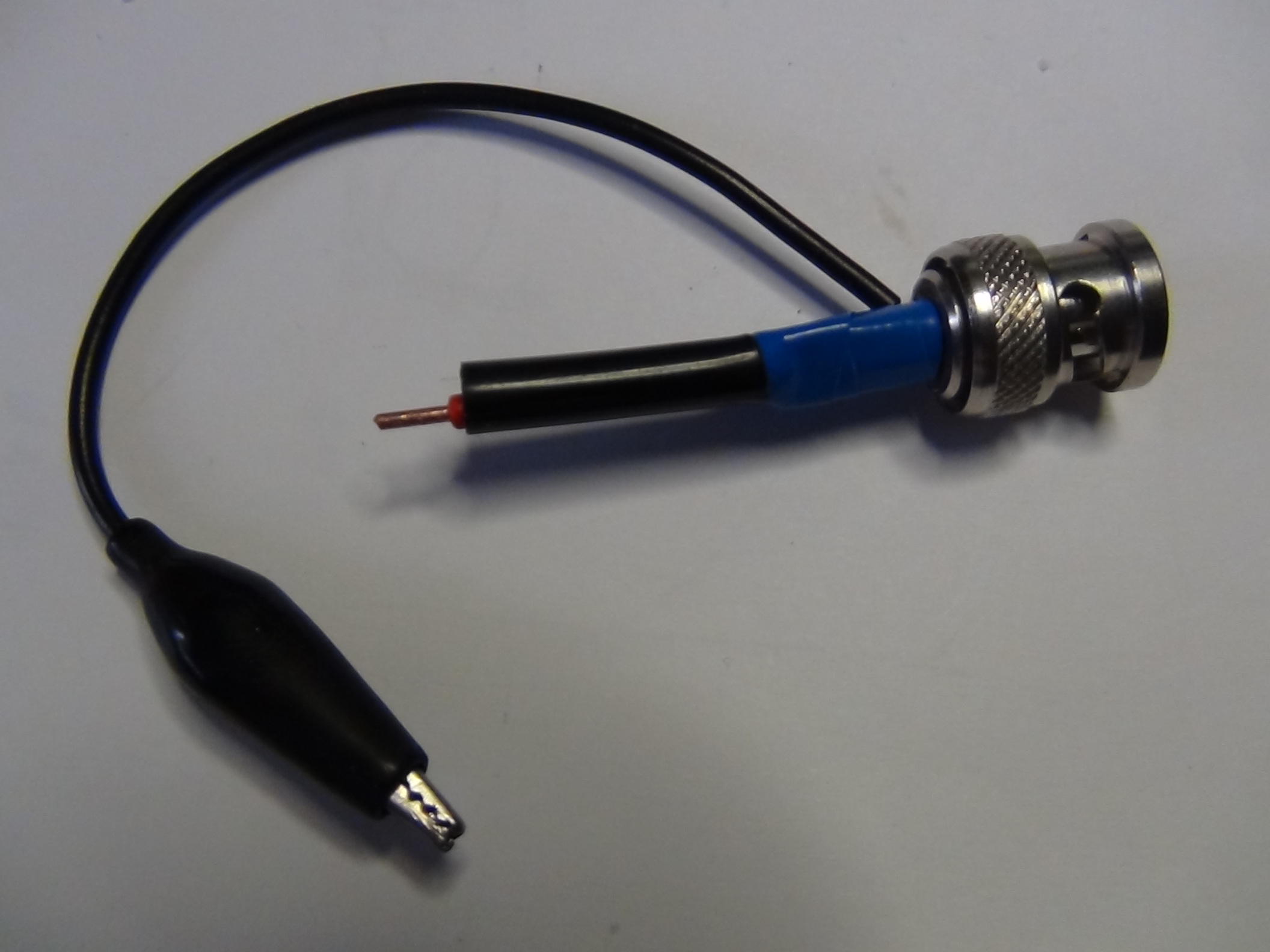

Probe-spidsen er lavet af et BNC-stik

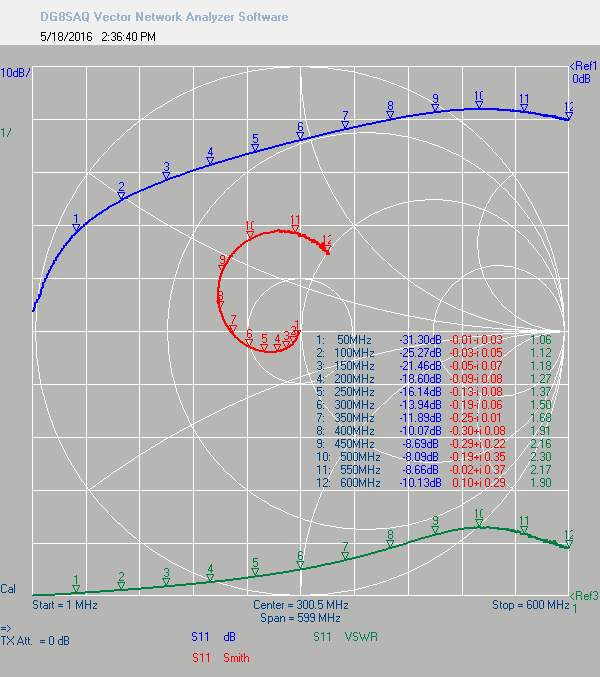

Måling af VSWR på indgangen op til 600 MHz

Måling af RETURNLOSS på indgangen er det samme, med eller uden strøm tilsluttet målehovedet, men resultatet måtte gerne være bedre...
Forbedring kunne gøres med et 3 elle 6 dB's dæmpeled i indgangen, og vil kræve ændring i softwaren.

Målt i forhold til en AGILENT 8648 Signalgenerator,
indstillet til at afgive 0 dBm out, er misvisningen
målt som vist i denne tabel:

Frekvens MHz	dB i forhold til 0 dBm
0,1	-0,39
1	-0,29
50	-0,48
100	-0,96
150	-1,25
200	-1,73
250	-1,82
300	-1,73
350	-1,82
400	-1,82
450	-1,73
500	-0,96
525	-1,05
550	+0,19

Jeg har således opnået en nøjagtighed i forhold til AGILENT 8648, på mindre end 2 dBm, over mere end 500 MHz, uden ændring i softwaren, en forbedring på næsten 2,5 dBm...

Her er en DEMO-video, som viser på et analogt instrument, at man kan opnå stor nøjagtighed også her...

LM358 er ikke monteret på printet, men bliver monteret i kassen med det analoge instrument.

En tilføjelse...
Simulering af indgangstrinet i RFSIM99, viser dette resultat:

God fornøjelse...
