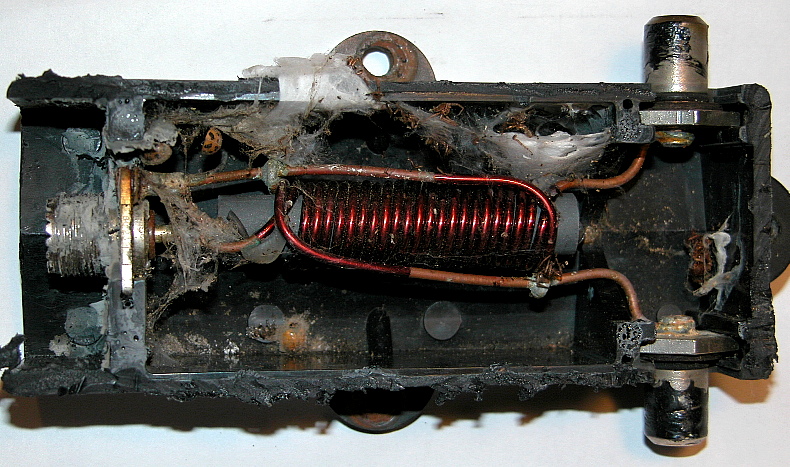

Denne brugte HYGAIN BALUN var knap så slem som ovenfor, men der var nu ikke megen forskel.
 |
Dette er
en 1:1 BALUN (Balanceret til ubalanceret).
Den er viklet efter dette diagram, med 3 kvadrat (2,16 m.m) lakisoleret kobbertråd på en kærne på 12,2 m.m. i diameter, og en længde på 70 m.m. HYGAIN's INSTRUCTION MANUAL kan ses her, og af den fremgår, at den skal kunne klare 1500 Watt PEP eller 800 Ave ved mindre en VSWR på 2:1, og dækkende et frekvensområde fra 3 - 30 MHz. Det skal dog lige nævnes, at en EXPERT 1K-fa sagtens kan uskadeliggøre en sådan BALUN - det har jeg selv gjort i 2009.

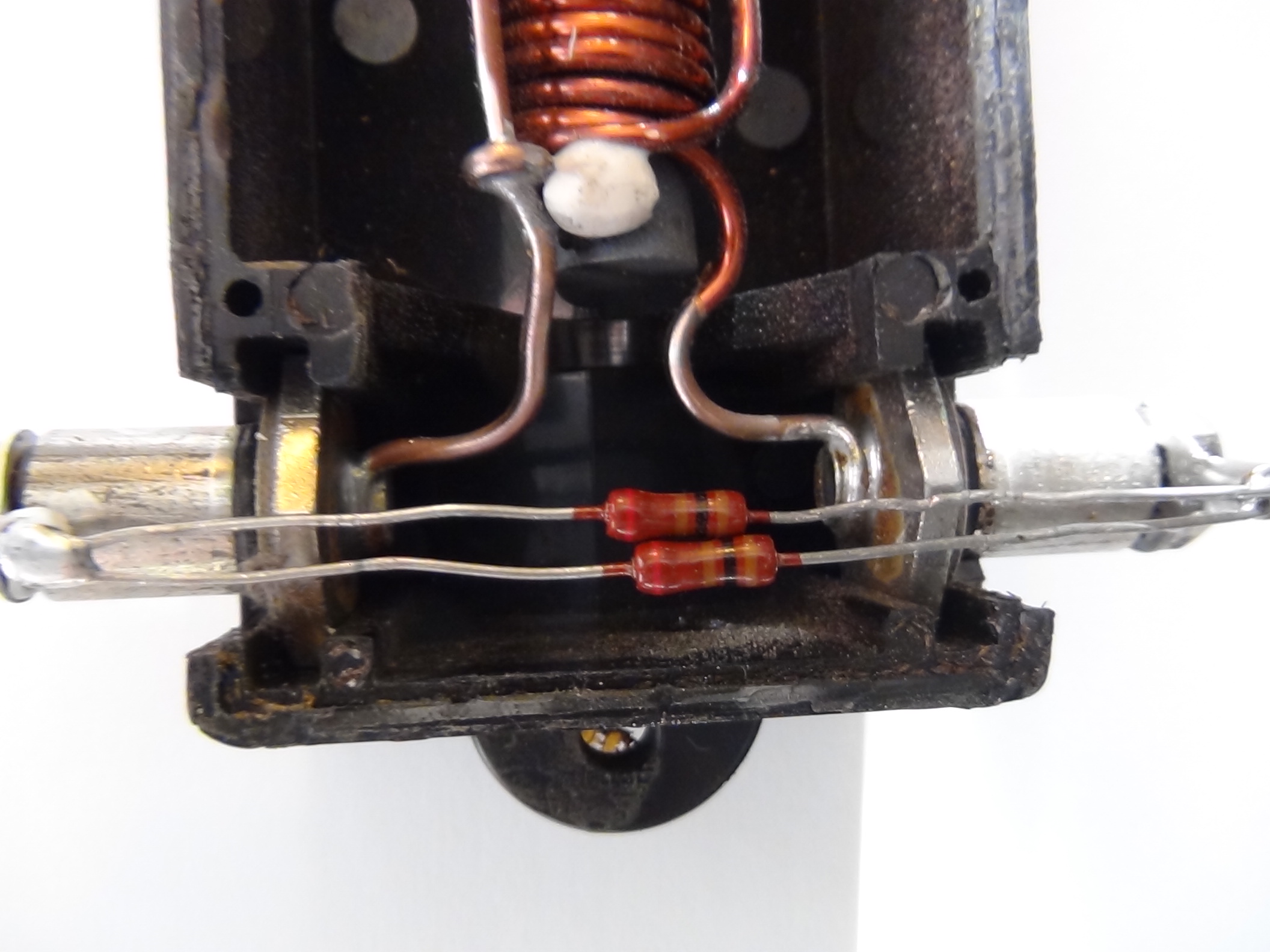

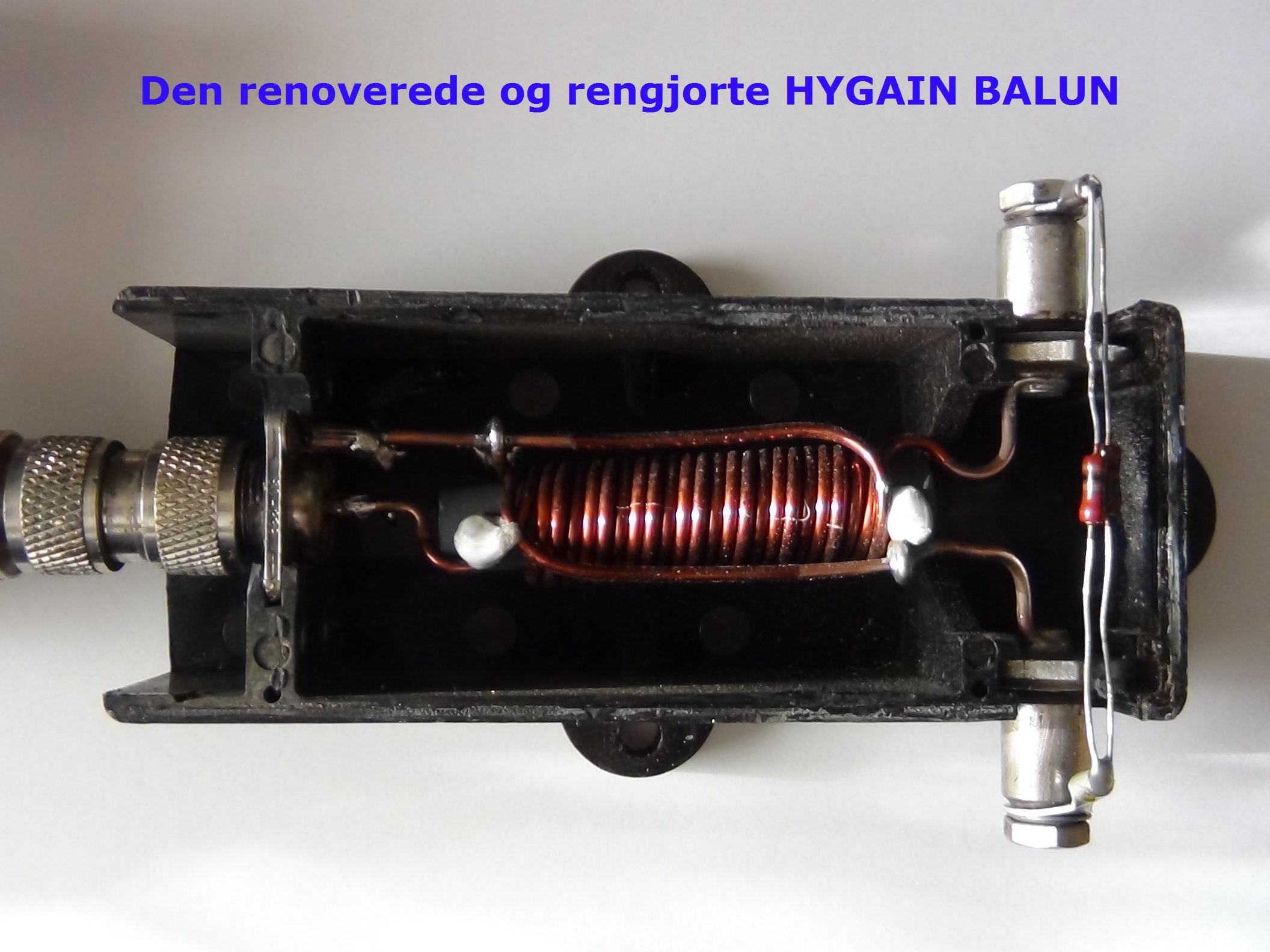

Herunder ses den heldigt åbnede BALUN som den kom til at se ud efter renovationen, med 2 stk 100 OHM, 1 % induktionsfrie modstande monteret over antenne-terminalerne, beregnet for nærmere inspektion med en VNWA. |
 |
Indrømmet...

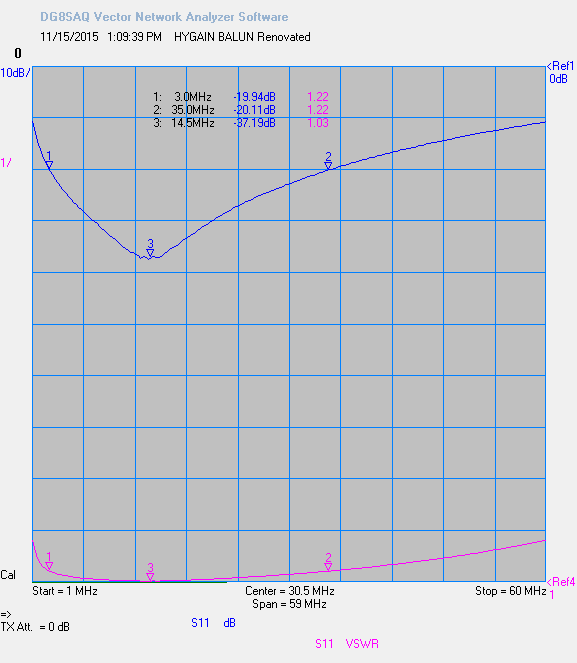

Den er da bedre end -20 db i
RETURNLOSS |
Nu skal vi så se, hvor god den er.

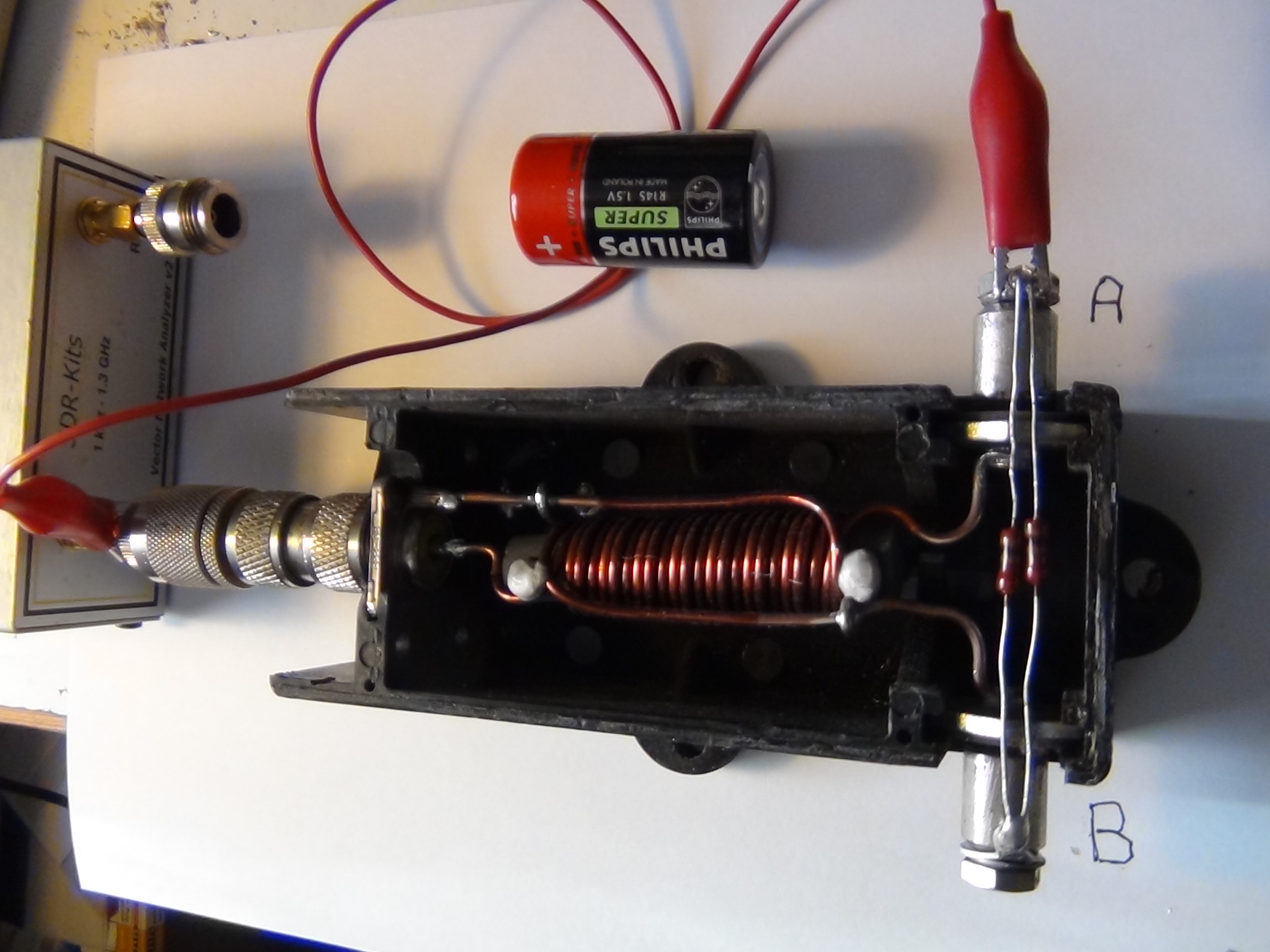

Det har vi lært of OZ3SW, Steen, hvordan man gør, og dette er opstillingen.
Man lægger simpelthen de 2 ender, som
skal tilsluttes antennen til stel hver for sig, og så er det meningen, at
der ikke må være den store forskel fra den ene til den anden.

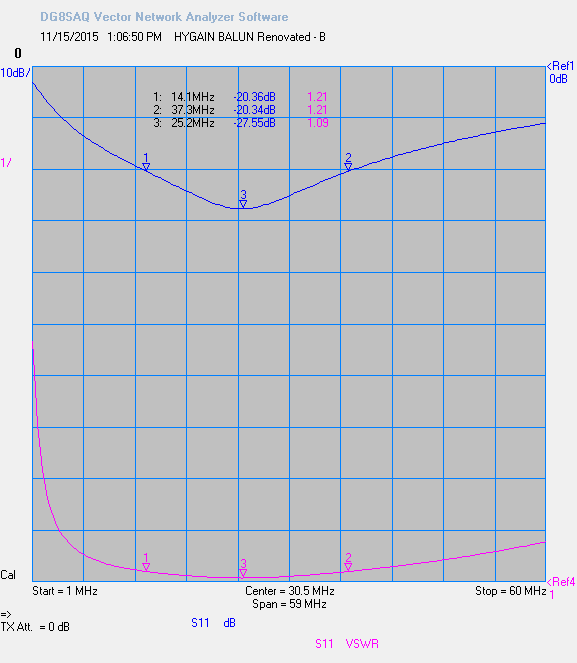

Måling med hver af de 2 punkter A og B
lagt til stel hver for sig, kom til at se således ud, og som det fremgår, er
der en forskel mellem
de 2 billeder. Om forskellen har nogen betydning i praksis, må komme an på en prøve,
ved en senere lejlighed.
I meget nær fremtid vil BALUN'en blive monteret på en 3 ell. HYGAIN Thunderbird Antenne, og så ser vi, hvordan den virker der.
 |
 |
