VNA (N2PK) Vector Network Analyseren kan måle Q

De fleste af os kender formelen for beregning af Q.

Her er der tale om 3 db's båndbredden af en given kreds ved en given frekvens.

Opstillingen er simpel.

Direkte efter RF Design:

VNA'en forbindes til de 2 konnektorer, og de 2 inner-ledere forbindes
direkte med hinanden.

På midten af denne forbindelse kan sættes en afbryder -
den skal bruges ved kalibrering, for man kan godt regne med at
der skal kalibreres nogle gange, før man finder et passende område
til sin måling.

Idéen går jo på, at kalibreringen altid starter med SHORT, og den er
der jo umiddelbar, og udballancerer opstillingen - hertil kommer den
efterfølgende OPEN, hvor blot det ene stik, der går til RF-input på VNA'en
fjernes et kort øjeblik medens kalibreringen foregår, typisk 10 sek.

Seriekredsen tilsluttes i den ene ende til afbryderen og
den anden stelles - så er vi klar til at måle.

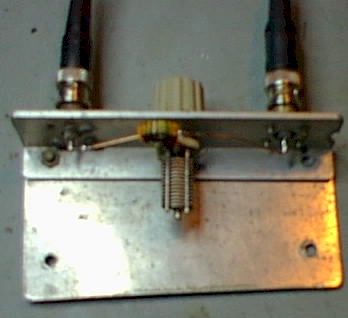

En lille nem praktisk opstilling flikkes hurtigt sammen:

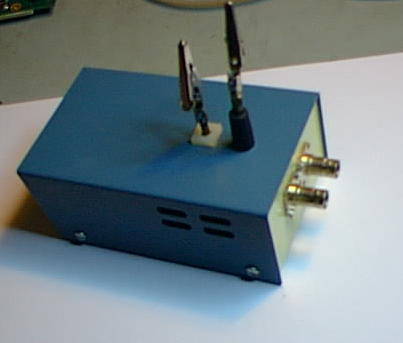

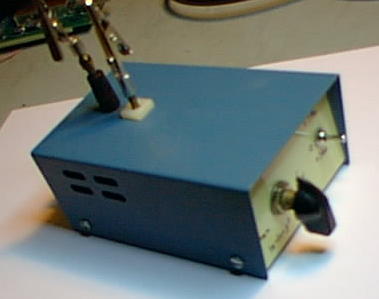

Eller lidt mere gennemført:

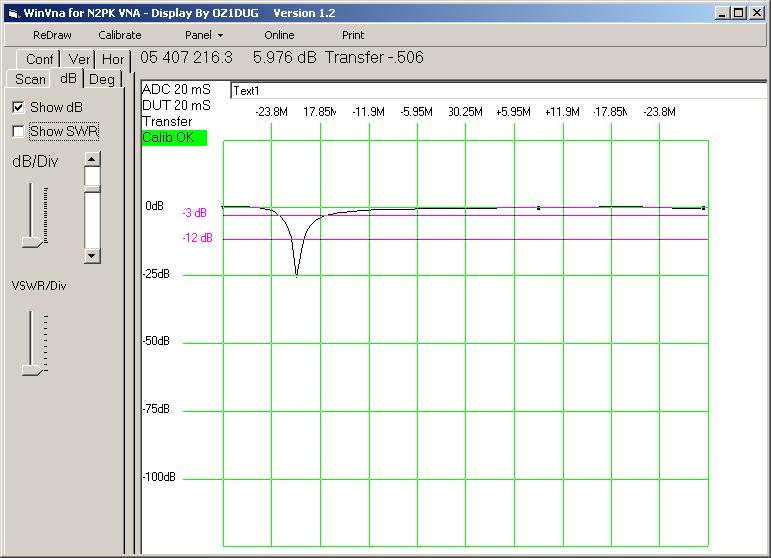

Typisk billede af serie-resonansdyk ved brug af VNA'en:

Med drejekondensatoren indstilles til en frekvens, f. eks. 10 MHZ, eller lignende (for nemheds skyld vælges en lige frekvens),
eller den freq. spolen skal benyttes ved.

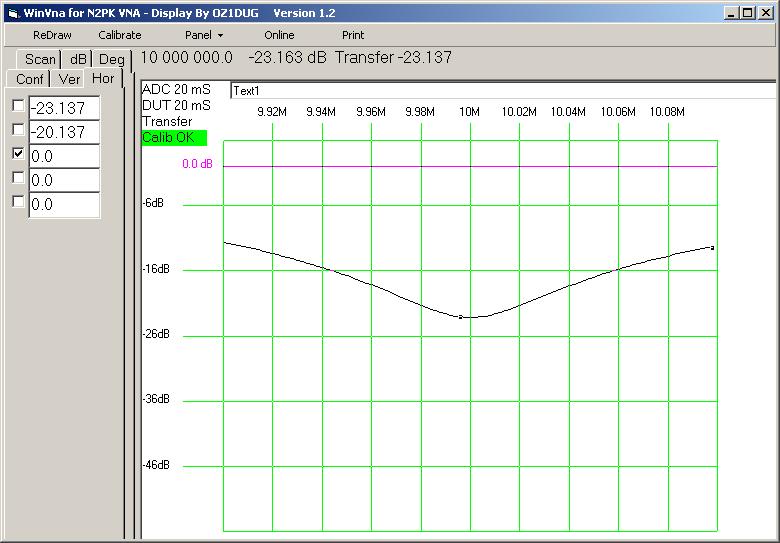

VNA'en indstilles så DYKKET ligger med en passende START- og SLUT-frekvens, som eksempelvis herunder:

Med musen pegende på (her centerfrekvensen) resonansfrekvensen, aflæses DYKKET's dæmpning i db,
her vist som TRANSFER - 23.137.

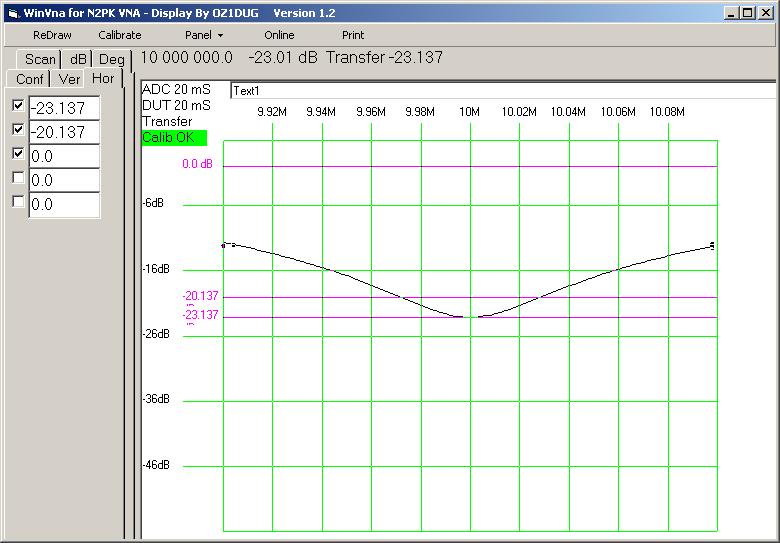

I horisontal-indstillingen på VNA'en indsættes tallet som vist herover, og der tilføjes et tilsvarende
tal, blot 3 db lavere, og skæringspunktet her, er 3 db's båndbredden.

Resten er ligetil:

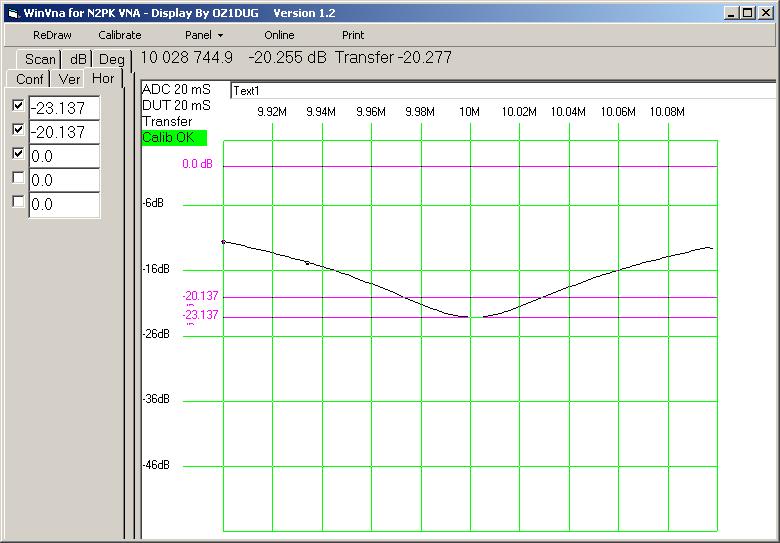

Med musen på venstre skæringspunkt, aflæses f2 ved nærmeste værdi af sammenfaldende db,

med musen på højre skæringspunkt, aflæses f1, ligeledes ved nærmeste værdi af sammenfaldende db.

Resten er matematik: Q = 10 Mhz / f1 - f2 = 10 / 10,028 - 9,974 = ca. 185, altså er Q = 185

Nu mandler vi bare at få programmøren til at smække lidt smart software sammen, så resultatet kan aflæses direkte,
ved et simpelt tryk på en knap, uden al den her pegen med musen, for så behøver man jo ikke vælge en praktisk lige frekvens at arbejde på.

Herfra er der jo ikke langt til at kunne udregne flere parametre for en spærrekreds - Spolens impedans ved resonans f.eks.
