RFsim99 og lidt om dets virkemåde

Denne artikel har til formål at gennemgå det mest elementære i brugen af RFsim99 ved design
af passive filtre med dette program.

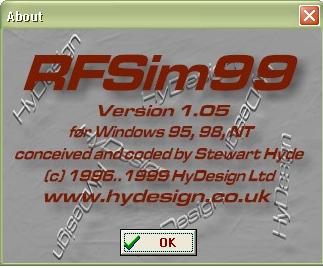

RFsim99 er udviklet af:

Ved opstart af programmet fremkommer dette billede:

Af overskriften fremgår, at RFsim99 har åbnet en "unnamed.cct" file, som den vil gemme dit design i.

Som i mange andre Windows-programmer, har du en række værktøjer i en kolonne yderst til venstre, og under menulinien er der nogle flere.

Ved at føre MUSEN hen over de forskellige ikoner, ser du en tekst, der fortæller hvad knappen kan gøre for dig.

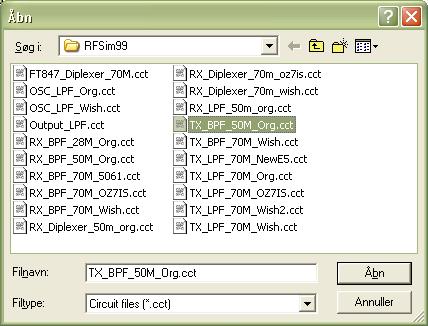

Et eksempel fra importerede eksempel-filer:

Vælg TX_BPF_50M_Org.cct

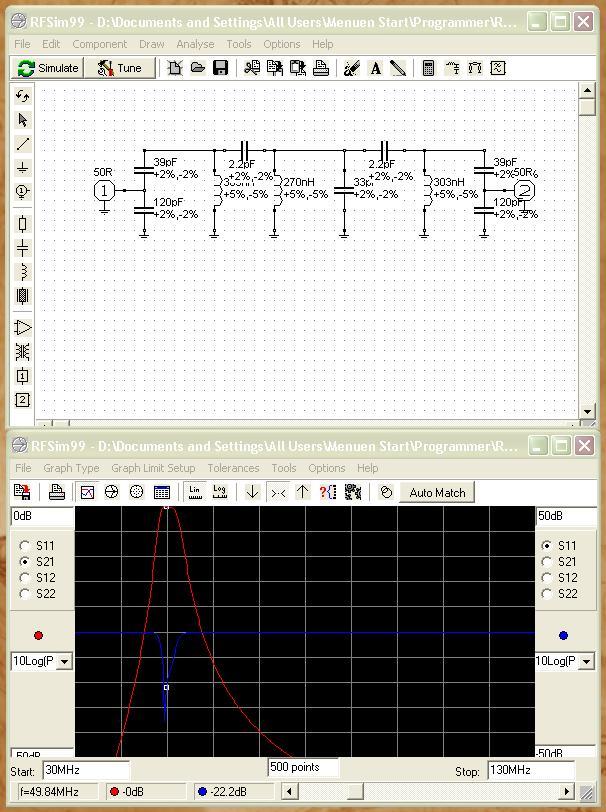

Nu hentes eksemplet, som ser således ud:

Øverste billede

Viser hvorledes filteret er tænkt at det skulle se ud elektrisk.

Fra venstre er en 50 OHM's indgang, og derefter 3 kredse, topkoblet, afsluttet med en 50 OHM's udgang.



Nederste billede:

Viser en GRAF som den ville se ud på en spektrum-analyser eller vores VNA.

Hvis vi ændrer lidt på indstillingerne i dette billede, er det bedre at overskue.

Ændre STOP: 130 til 60MHz

Ændre Start: 30 til 40 MHz

Ændre -50db til -100db
Denne indstillinger er praktiske at benytte, da de svarer til hvad man for det meste ser på en Spektrum Analyser eller et Oscillaskop. (Lige over START:)



Nu vil bliledet ændre sig til:

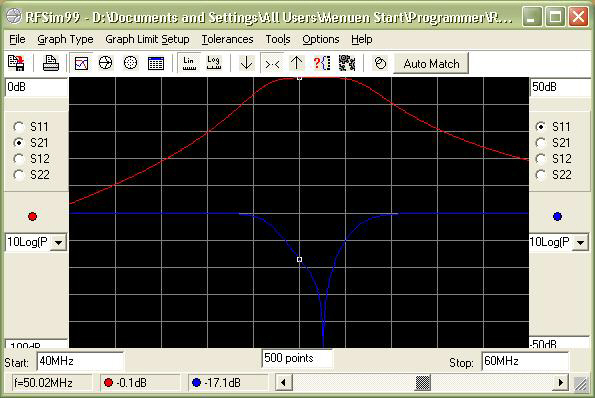

Hvis du med skyderen nederst i billedet flytter MARKER-frekvensen hen på midten af billedet, ser dit billede sådan ud.

RØD farve viser din gennemgangskurve i filteret.

BLÅ farve viser din RETURN-LOSS.

Vær opmærksom på, at return-loss er indstillet til at starte 50 db nederst på billedet - (øverste højre hjørne), hvorimod gennemgangskurven er indstillet til at begynde ved 0 db - (øverste venstre hjørne)

Det er jo tydeligt, at filteret er tæt på det vi ønsker, blot skal det flytte en lille smule op i frekvens, og det kan vi gøre ved at ændre lidt på den midterste spole i filteret.

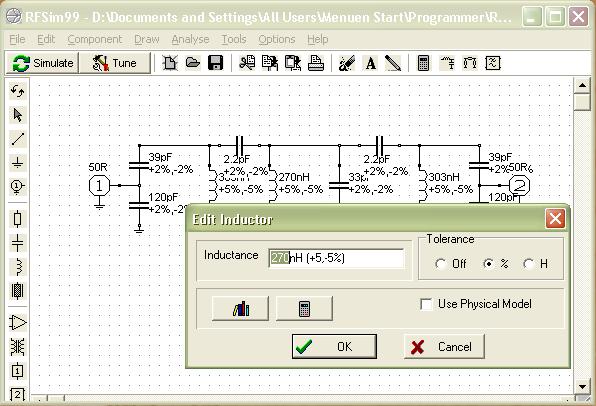

Dobbelt-klik på 270nH spolen, og så kommer dette underbillede.

Ændre selvinduktionen til 265 nH ok tryk OK.

Ændringen i vores GRAF træder først i kraft, når vi trykker på

Nu er filterkurven flyttet lidt op i frekvens, så vi dækker fra 50 - 52 MHz praktisk talt uden tab i filteret, og med mere end 20 db return-loss over hele området, og det er jo ikke så galt.

Check med MARKER, at dit filter dækker det område du havde tænkt dig.

Ved at benytte TUNE-knappen: låses musen indtil der trykkes på en komponent man ønsker at ændre værdi på. Når værdien er ændret, og der trykkes på <enter>, opdateres begge Vinduermed ny data, og ny ændring kan indtastes. En hurtig måde at tune sit kredsløb på.

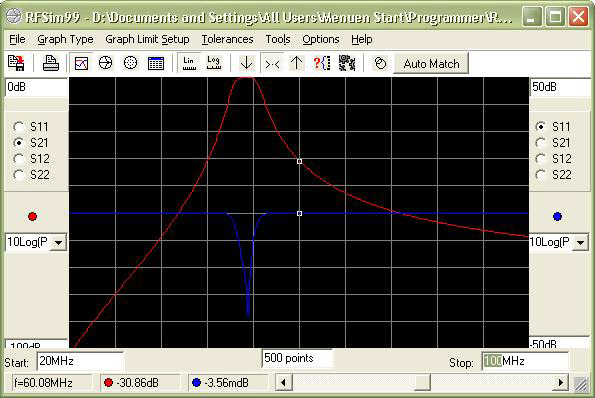

Ved at ændre på START/STOP: 40 MHz til 20 MHz, og STOP: til 100 MHz kan vi danne os et billede af hvor godt filteret ser ud til at blive.
Har man forstand på det der med oktaver, kan man se hvor meget filteret afskærer opad og nedaf i frekvens.
Prøv selv at ændre komponenter i filteret og se, hvad det afstedkommer på GRAFEN.

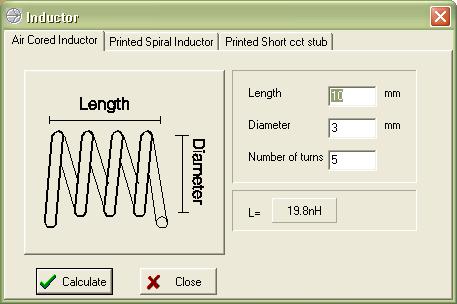

RFsim99 har mange andre muligheder, også for at konstruere 1-lags-spoler, se her:
Dette værktøj finder du under TOOLS i Menu-linien.

Ved at ændre på henh.v. Length, Diameter og Number of turns, beregnes selvinduktionen.

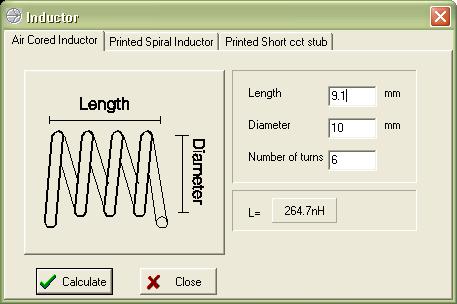

Lad os prøve at lave en spole på 270 nH.
Blot ved at ændre længden til 9.1 m.m. og Diameter til 10 m.m. har vi opnået at ramme tilstrækkelig til, at den færdige spole kan lægges på plads, når vi en gang får samlet vores filter. SÅDAN

Vær opmærksom på, at diameter beregnes fra center af tråden til center af tråden.

Dette kan have betydning, hvis man vikler om f.eks. et 10 m.m. bor, så bliver diameteren en lille smule større, og dermed bliver selvinduktionen også en lille smule større.

Ved design af filtre er det nemmest at vælge faste standard kapaciteter og så beregne sine spoler derefter.

Prøv at designe dit helt eget filter fra grunden, og prøv nogle af de tilpasningsværktøjer som programmet også indeholder - alt i alt et fantastisk og uundværligt værktøj for en eksperimenterende radioamatør.

God fornøjelse.

VY73de OZ6YM - Palle
