ON/OFF sender og modtager til 433 MHz

Kineserne kan altså noget...

Disse små moduler overfører signaler fra et TX modul til et tilsvarende RX-modul.

Data for disse kan ses her i en PDF-file.

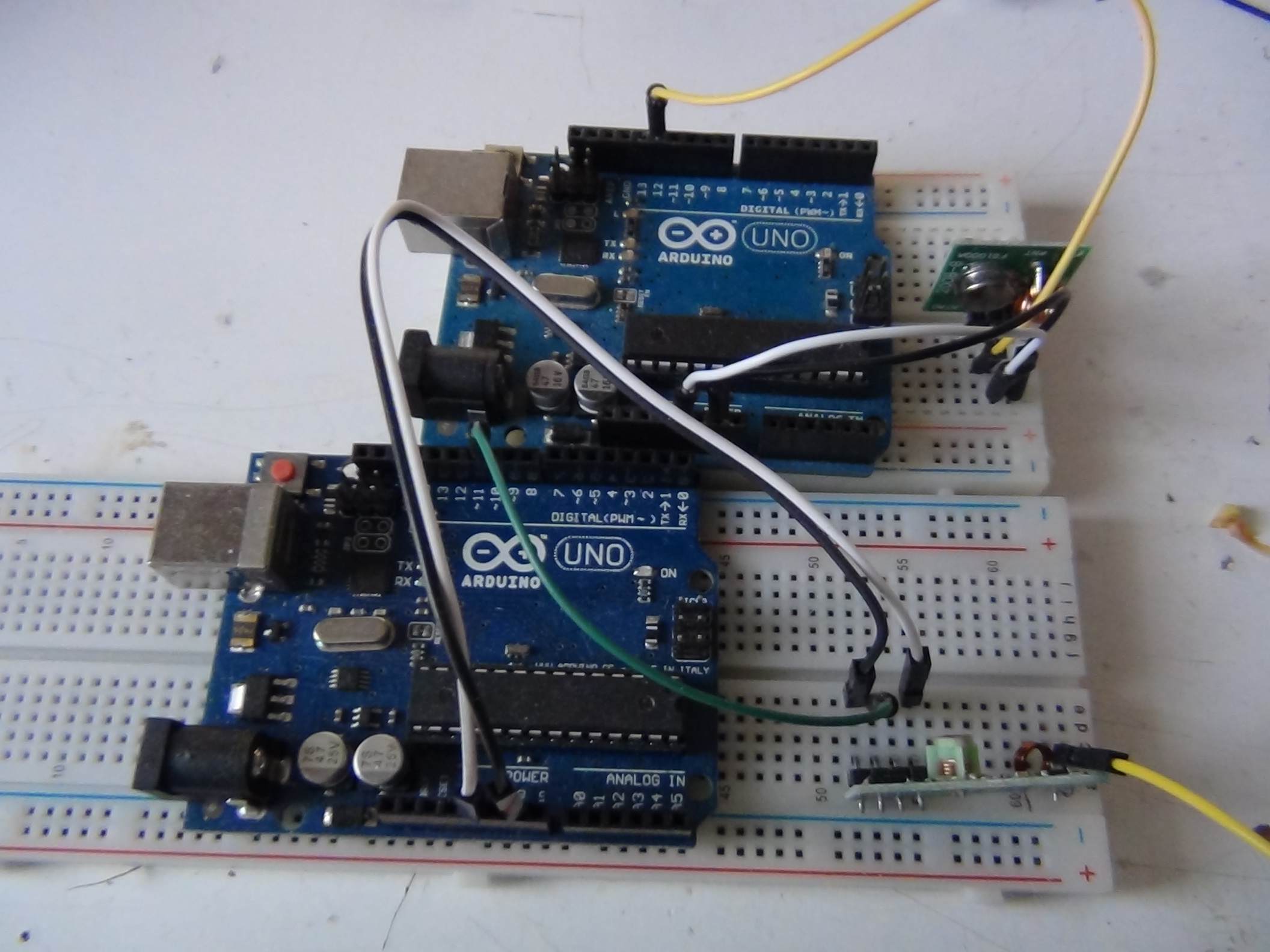

Herunder ses testopstillingen, og det virker.
Når man køber 5 sæt, skal man lige sætte dem op i sådan en testopstilling for at få parret de rigtige
moduler sammen, for selv om frekvensstabilliteten er god nok for den enkelt oscillator, så ligger de ikke
alle på helt samme frekvens, og derfor må man i en testopstilling finde den sender, der passer til
modtageren, men så virker det også fint.

Fysisk kan der også være forskel på printene, og jeg fandt i min forsendelse 2 forskellige udførelser af
modtagermodulet, og der var faktisk en forskel, der i hvert fald havde betydning for modtagerfrekvensen.

Modulerne vil kunne bruges i forbindelse med fjernstyring af modeller, til garageportstyring og lignende.

Modtagermodulet i forgrunden har en svagt svingende oscillator.

Målt og konstateret - ses af følgende billeder...

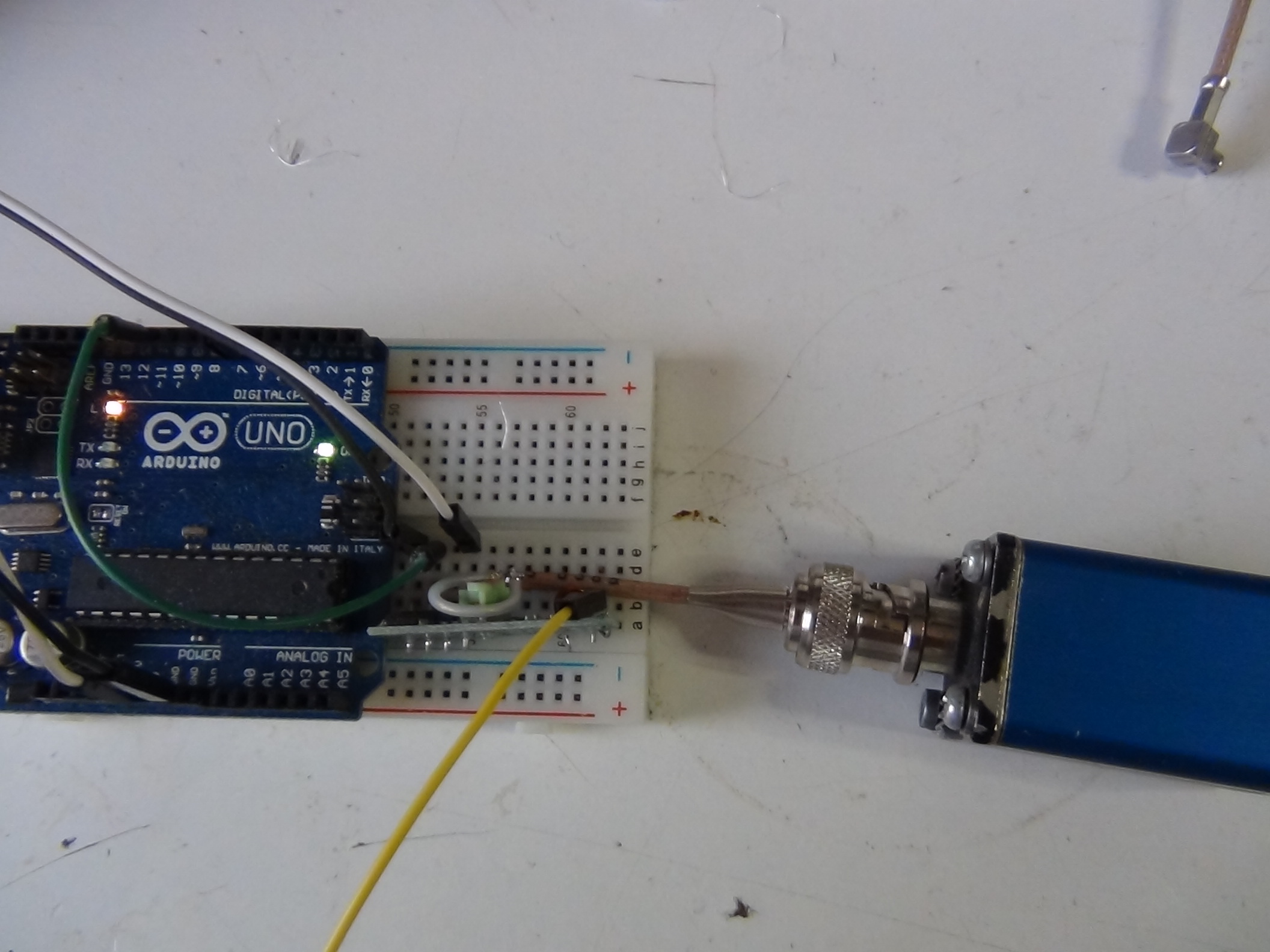

På ovenstående billede LINKER jeg med en ganske lille 50 OHM's link på
proben fra mit hjemmebyggede MikroWattMeter, beskrevet i OZ, Marts 2017.

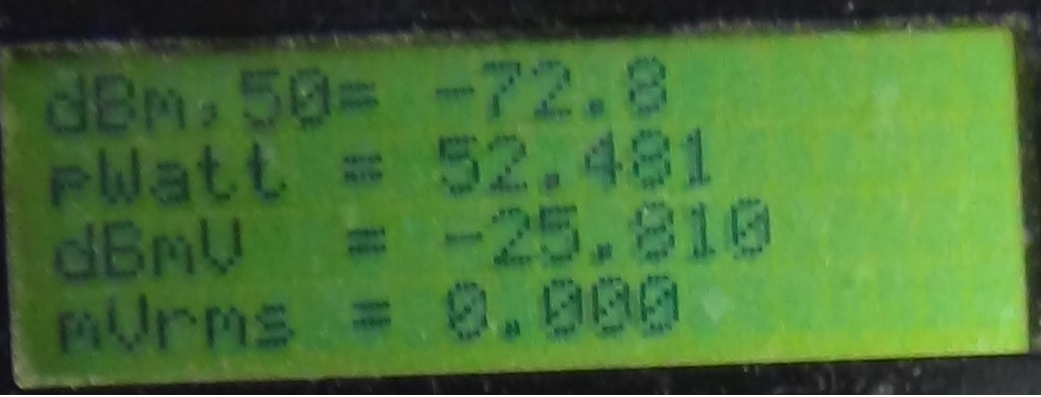

Herunder ses mit udgangspunkt på MikroWattMeteret.

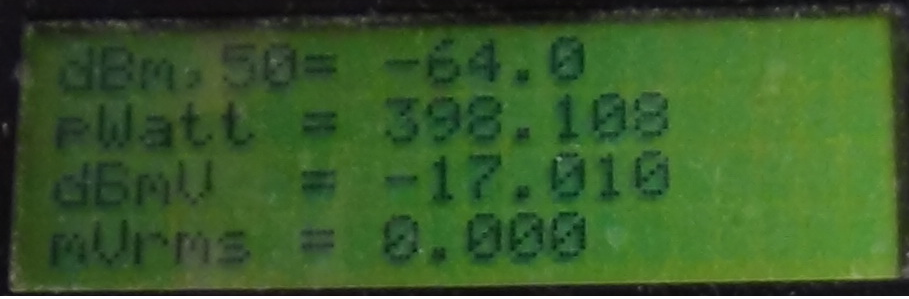

Herunder ses resultatet af målingen.

Heraf kan udledes, at der er liv i oscillatoren, selv om den svinger svagt.
Jeg kan dog ikke være helt sikker på styrken, som proben ellers fortæller er
knap 400 picoWatt.

Med en FT817 kan jeg konstatere, at oscillatoren kører på samme frekvens
som senderen.
