En 4 ell. antenne til 6 Meter båndet

Oktober 2007

Renovering efter at være i luften i 6 år, se her...

August 2013

Da en lånt 3 elementet forkortet antenne til 6 meter begyndte at gå fra hinanden, måtte jeg tænke på at få den udskiftet.

Steen, OZ3SW anbefalede mig at lave en 4 elementet i stedet for, som ser sådan ud:

4 Element.JPG (142504 byte)

Den afstemmes med en "HÅRNÅL" som ser sådan ud:


Udstrålingsdiagrammet ser sådan ud:

Udstraalings diagram.JPG (161118 byte)

Elementerne er her samlet og klar til montering på bommen:

Nærbillede af beslagene:

En forhenværende bom til en PARABEAM bli'r den nye 6 meter bom.

De fødende elementer i fødepunktet. Afstemnings-hårnålen ses  tydeligt.

Det hele set ovenfra.

Hårnålens midtpunkt er lagt til stel.

Måling på den færdige antenne foretages i plankeværks-højde.

N2PK's Vector Netværk Analyser viser i første hug et perfekt standbølgeforhold:

Opsætningen.

SWR-måling:


Renovering efter 6 år's brug

Efter at have tjent mig godt gennem 6 år på 6 meter, trængte antennen til at blive efterset. Det er nu blevet, og samtidig har jeg forbedret tilpasningen en hel del.

Min VNWA viser antennen efter renoveringen:

DG8SAQ's VNWA er et fantastisk værktøj.
ANTENNEN  har nu næsten 30 db's RETURNLOSS, og dermed et bedste SWR på 1.07.

Billedet viser også en fødeIMPEDANS på 50 Ohm ved bedste SWR, så det må nok siges, at det ikke kan gøres bedre med kun 4 ellementer.
Af væsentlige vigtighed var det, at resonans var flytte op i frekvens, så derfor måtte jeg forlænge føde ellementerne en lille smule.
Dernest fik jeg en flink fyr til at lave et par foringer til fødelementerne, så jeg kunne fjerne de 2 stk. vandslange, jeg hidtil havde brugt.
Hårnålen til GAMMAMATCH er blevet forkortet ved eksperiment, og her er et par billeder:

Jeg bruger ingen BALUN og tilledningerne til N-connectoren er forsølvet kobbertråd 2,5 m.m.
Her ses også de nye isolatorer.

Et billede af N-connectorens forsølvede kobbertråde:

Nu kan den vel holde nogle år igen!

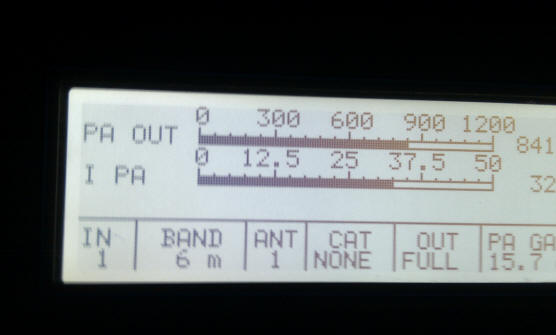

SPE EXPERT viser også forbedring.
840 Watt op til antennen, og der kommer kun 0,2 Watt RETUR.

Alt i alt tror jeg, at jeg er tilfreds med resultatet.

De OZ6YM, Palle
