INSTALLATION OG CONFIGURERING AF MPLAB ver: 7 FRA MICROCHIP
for Assembler- og C-programmering

Der er ikke de store bemærkninger til selve installationen, for den foregår stort set af sig selv, blot ved at følge standard-installationen.

MPLAB er beregnet til at samarbejde med forskellige programmer, bl. a. HITECH's C-compiler, og sin egen Assembler-pakke, som bliver installeret sammen med MPLAB.

For at dette samarbejde kan finde sted, skal MPLAB have besked på, hvor den finder sin samarbejdspartner - MPASMWIN for assembler-programmering.

Se her:

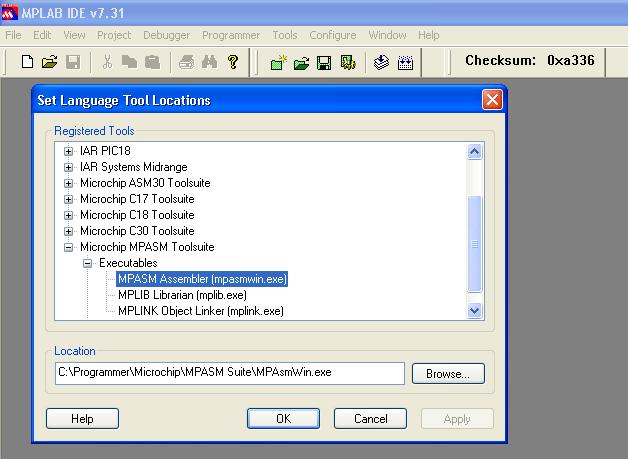

Billedet viser opsætning af sti-henvisningen til MPLAB's egen MPAsmWin.

Du finder den under Project, og Select Language Toolsuite.

Vælg Active Toolsuite, og find assembleren nederst i bunken, men læg mærke til, at der også findes en HITECH C-Compiler.

Location opsættes ved valg af MPASM Assembler



STI-HENVISNING til LIB og lignende:

Denne er ikke activ uden et loaded Project, men første gang du opretter et nyt projekt, kan dette opsættes.



HITECH C-compiler:

Se her:

Helt på samme måde som med MPASMWIN.

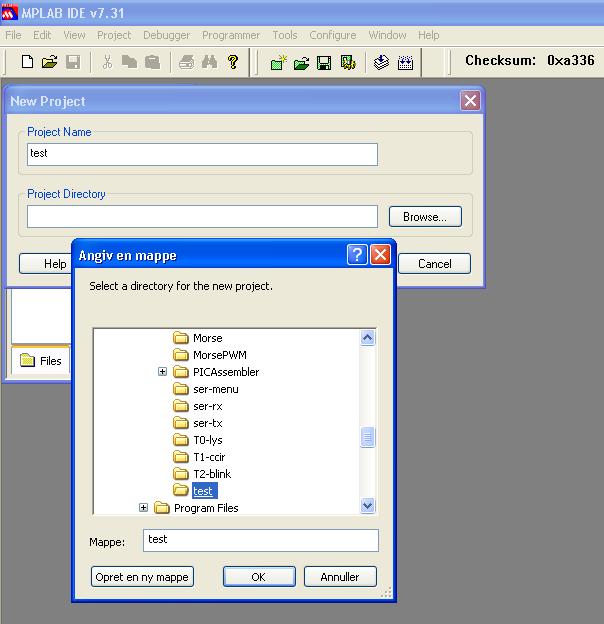

Opret et project:

Hvis du ønsker at MPLAB skal kunne arbejde med dine igangværende projekter, skal MPLAB have lov til at lave en project-file med efternavn: *.MCP.

Denne file indeholder oplysninger om hele dit projekt, og er den eneste du behøver for arbejde med projektet i MPLAB.

Det er nødvendigt at oprette en MCW-project-file for hvert af dine projekter, og i praksis oprettes den i samme katalog, som man nu har sine ASM-filer i.

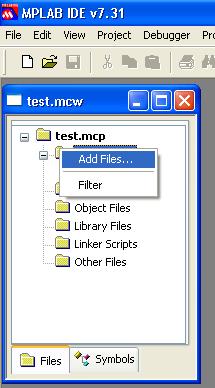

Herefter er det blot at tilføje sine ASM-filer til projektet, hvilket gøres ved at HØJRE-klikke på undermapperne, som automatisk tilføjes ved oprettelsen af en MCW-projekt-file, og

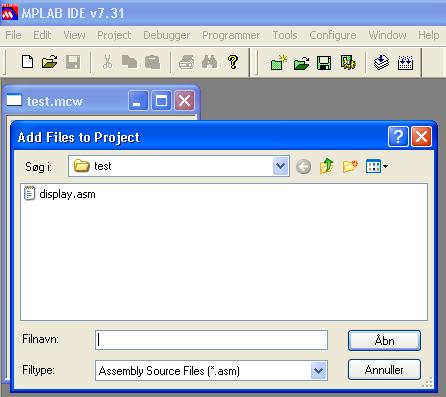

... vil åbne en file-select rude ...

som giver adgang til at vælge de filer, du ønsker tilføjet til dit projekt.

Ved at dobbeltklikke på file-navnet ( her display.asm ) åbnes filen i EDIT-mode, og der kan rettes og tilføjes...

Under File vil du kunne tilføje nye filer til dit projekt.

Opsætning af PIC-processor-device:

Se her:

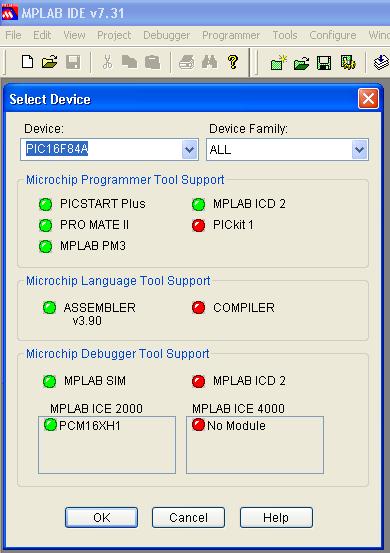

Under Configure, Select Divice vælges den PIC-Processor-type man ønsker at programmere.



Kald af assembleren:

Se her:

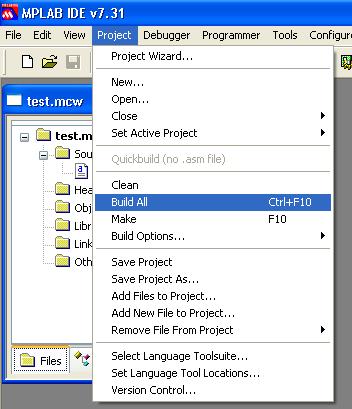

Build All starter din assembler, og genererer en række lister, bl. a. fejl- eller ERROR-liste.

Assembler-billedet ser sådan ud i kortere eller længere tid, afhængiet af program-størrelsen.

Og hvis alt er gået godt, er dette resultatet!

Du skulle nu kunne arbejde med MPLAB og Microchip's Assembler!
